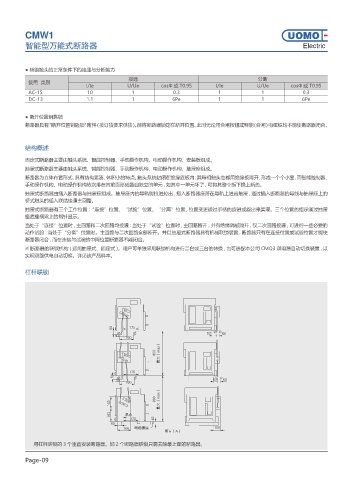

CMW1

智能型万能式断路器 Electric

● 辅助触头的正常条件下的接通与分断能力
接通 分断
使用 类别
I/Ie U/Ue cosΦ 或 T0.95 I/Ie U/Ue cosΦ 或 T0.95
AC-15 10 1 0.3 1 1 0.3
DC-13 1.1 1 6Pe 1 1 6Pe

● 断开位置钥匙锁
断路器具有“断开位置钥匙锁”附件(按订货要求供货)。能将断路器锁定在断开位置。此时无论用合闸按钮或释能（合闸)电磁铁均不能使断路器闭合。

结构概述

固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成。
抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成。
断路器为立体布置形式,具有结构紧湊、体积小的特点。触头系统封闭在绝缘底板内,其每相触头也都用绝缘板隔开,形成一个个小室,而智能控制器、
手动操作机构、电动操作机构依次排在其前面形成各自独立的单元 , 如其中一单元坏了 , 可将其整个拆下换上新的。
抽屉式断路器由插入断路器与抽屉座组成。抽屉座内的导轨能拉进拉出 , 插入断路器座落在导轨上进出抽屉 , 通过插入断路器的母线与抽屉座上的
桥式触头的插入联结接通主回路。
抽屉式断路器有三个工作位置 :“连接”位置、“试验”位置、“分离”位置 , 位置变更通过手柄的旋进或旋出来实现。三个位置的指示通过抽屉
座底座横梁上的指针显示。
当处于“连接”位置时 , 主回路和二次回路均接通 : 当处于“试验”位置时 , 主回路断开 , 并有绝缘隔板隔开 , 仅二次回路接通 , 可进行一些必要的
动作试验 : 当处于“分离”位置时。主回路与二次回路全部断开。并且抽屉式断路器具有机械联锁装置 , 断路器只有在连接位置或试验位置才能使
断路器闭合 , 而在连接与试验的中间位置断路器不能闭合。
※ 断路器的联锁机构 ( 适用抽屉式、固定式 )。用户可单独采用联锁机构进行二台或三台的转换 , 也可选配本公司 CMQ3 双电源自动切换装置 , 以
实现双路供电自动切换。详见该产品样本。

杠杆联锁

ᰬ๓喋NBY喌

ᰬ๓喋NBY喌

ദ◥

᫙䌛ஔᏁ
పπ喋"喌
用杠杆联锁的 3 个垂直安装断路器。如 2 个断路器联锁只需去除最上面的断路器。
