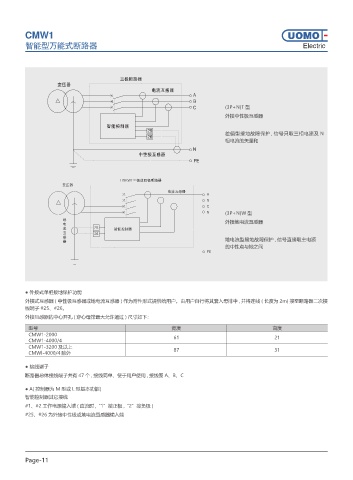

Page 14 - 智能型万能断路器说明书

CMW1

智能型万能式断路器 Electric

(3P+N)T 型
外接中性极互感器

差值型接地故障保护 , 信号只取三相电流及 N
相电流的矢量和

)4,8 ̵ᲭᝂఇᲭ᫙䌛ஔ
ऄࢷஔ
⩡≭ξᙋஔ
"
#
$
/ (3P+N)W 型
౜ 外接地电流互感器
⩡
≭ ᮦ㘩ᣓݢஔ
ξ
ᙋ
ஔ 地电流型接地故障保护 , 信号直接取主电源
的中性点与地之间
1&

● 外接式单相接地保护功能
外接式互感器 ( 中性极互感器或地电流互感器 ) 作为附件形式提供给用户。由用户自行将其套入母排中 , 并将连线 ( 长度为 2m) 接至断路器二次接
线端子 #25、#26。
外接互感器的中心开孔 ( 穿心母排最大允许通过 ) 尺寸如下：
型号 宽度 高度
CMW1-2000 61 21
CMW1-4000/4
CMW1-3200 及以上 87 31
CMWl-4000/4 除外
● 接线端子
断路器总体接线端子共有 47 个 , 接线简单、便于用户使用 , 接线图 A、B、C

● A( 控制器为 M 型或 L 型基本功能）
智能控制器其它接线
#1、#2 工作电源输入端 ( 直流时 ,“1”接正极 ,“2”接负极 )
#25、#26 为外接中性极或地电流互感器输入端
