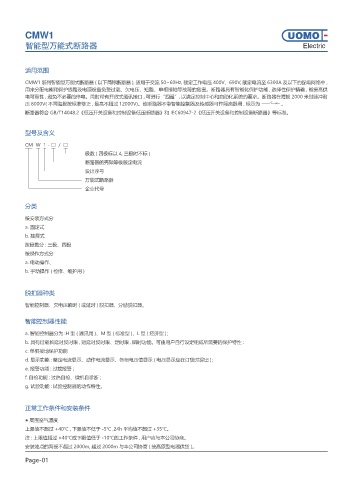

CMW1
智能型万能式断路器 Electric
适用范围
CMW1 系列智能型万能式断路器 ( 以下简称断路器 ), 适用于交流 50~60Hz, 额定工作电压 400V、690V, 额定电流至 6300A 及以下的配电网络中 ,
用来分配电能和保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器具有智能化保护功能 , 选择性保护精确 , 能提高供
电可靠性 , 避免不必要的停电。同时带有开放式通讯接口 , 可进行“四遥”, 以满足控制中心和自动化系统的要求。断路器在海拔 2000 米时脉冲耐
压 8000V( 不同海拔按标准修正 , 最高不超过 12000V)。该断路器不带智能控制器及传感器可作隔离器用 , 标示为 。
断路器符合 GB/T14048.2《低压开关设备和控制设备低压断路器》和 IEC60947-2《低压开关设备和控制设备断路器》等标准。
型号及含义
CM W 1 - □ / □
极数 ( 四极标以 4, 三极时不标 )
断路器的壳架等级额定电流
设计序号
万能式断路器
企业代号
分类
按安装方式分
a. 固定式
b. 抽屉式
按极数分 : 三极、四极
按操作方式分
a. 电动操作、
b. 手动操作 ( 检修、维护用 )
脱扣器种类
智能控制器、欠电压瞬时 ( 或延时 ) 脱扣器、分励脱扣器。
智能控制器性能
a. 智能控制器分为 :H 型 ( 通讯用 )、M 型 ( 标准型 )、L 型 ( 经济型 )；
b. 具有过载长延时反时限 , 短延时反时限、定时限 , 瞬时功能。可由用户自行设定组成所需要的保护特性 :
c. 单相接地保护功能
d. 显示功能 : 整定电流显示、动作电流显示、各相电压值显示 ( 电压显示应在订货时提出 )；
e. 报警功能 : 过载报警 ;
f. 自检功能 : 过热自检、微机自诊断 ;
g. 试验功能 : 试验控制器的动作特性。
正常工作条件和安装条件
● 周围空气温度
上限值不超过 +40℃ , 下限值不低于 -5℃ ,24h 平均值不超过 +35℃。
注 : 上限值超过 +40℃或下限值低于 -10℃的工作条件 , 用户应与本公司协商。
安装地点的海拔不超过 2000m, 超过 2000m 与本公司协商 ( 按高原型电器供货 )。
Page-01
