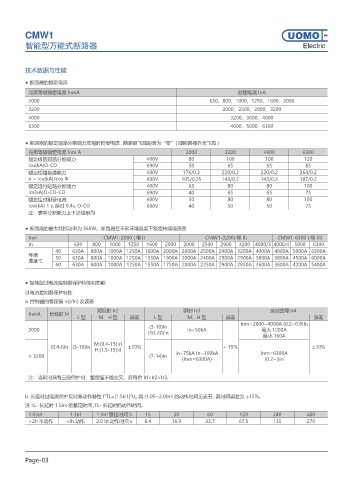

CMW1

智能型万能式断路器 Electric

技术数据与性能

● 断路器的额定电流
壳架等级额定电流 InmA 额定电流 InA
2000 630、800、1000、1250、1600、2000
3200 2000、2500、2900、3200
4000 3200、3600、4000
6300 4000、5000、6300

● 断路器的额定短路分断能力及短时耐受电流 , 断路器飞弧距离为“零”( 即断路器外无飞孤 )
壳架等级额定电流 Inm A 2000 3200 4000 6300
额定极限短路分断能力 400V 80 100 100 120
Icu(kA)O-CO 690V 50 65 65 85
额定短路接通能力 400V 176/0.2 220/0.2 220/0.2 264/0.2
n × Icu(kA)/cos Φ 690V 105/0.25 143/0.2 143/0.2 187/0.2
额定运行短路分断能力 400V 65 80 80 100
Ics(kA)O-CO-CO 690V 40 65 65 75
额定短时耐受电流 400V 50 80 80 100
Icw(kA) 1 s, 延时 0.4s, O-CO 690V 40 50 50 75
注：表中分断能力上下进线相同

● 断路器的最大耗损功率为 360W。断路器在不同环境温度下额定持续电流变
Inm CMW1-2000 ( 框 I) CMW1-3200( 框 II) CMW1-6300 ( 框 III)
In 630 800 1000 1250 1600 2000 2000 2500 2900 3200 4000/3 4000/4 5000 6300
40 630A 800A 1000A 1250A 1600A 2000A 2000A 2500A 2900A 3200A 4000A 4000A 5000A 6300A
环境 50 630A 800A 1000A 1250A 1550A 1900A 2000A 2400A 2900A 2900A 3800A 3800A 4500A 6000A
温度℃
60 630A 800A 1000A 1250A 1550A 1750A 2000A 2250A 2900A 2850A 3600A 3600A 4200A 5400A

● 智能型过电流控制器保护特性和功能
过电流控制器保护特性
a. 控制器的整定值 Ir(I/In) 及误差
短延时 Ir2 瞬时 Ir3 接地故障 Ir4
InmA 长延时 Irl
L型 M、H 型 误差 L型 M、H 型 误差 误差
Inm=2000~4000A (0.2~0.8)In
(3-10)In
2000 In~50kA 最大 1200A
(10-20)In
最小 160A
M:(0.4-15)Irl
(0.4-l)In (3-10)In ±10% + 15% ±10%
H:(1.5-15)Irl
≥ 3200 (7-14)In In~75kA In~100kA Inm=6300A
(Inm=6300A) (0.2~l)In
注：当同时具有三段保护时，整定值不能交叉，应符合 Irl<Ir2<Ir3。

2
2
b. 长延时过电流保护反时限动作特性 I TL=(1.5Ir1) tL, 其 (1.05~2.0)Ir1 的动作时间见表五 , 其时间误差为 ±15%。
注 :tL- 长延时 1.5Irs 的整定时间 ,TL- 长延时的动作时间。
1.05Irl 1.3Irl 1.5Irl 整定时间 S 15 30 60 120 240 480
>2h 不动作 <lh 动作 2.0 Irl 动作时间 s 8.4 16.9 33.7 67.5 135 270
