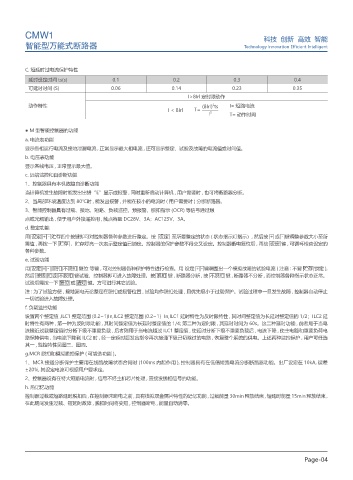

C. 短延时过电流保护特性
延时设定时间 ts(s) 0.1 0.2 0.3 0.4
可延时时间 (S) 0.06 0.14 0.23 0.35
I>8Irl 定时限动作
动作特性 (8Irl) ts I= 短路电流
2
I < 8Irl T=
I 2 T= 动作时间
● M 型智能控制器的功能
a. 电流表功能
显示各相运行电流及接地泄漏电流 , 正常显示最大相电流 , 还可显示整定、试验及故障的电流值或时间值。
b. 电压表功能
显示各线电压 , 正常显示最大值。
c. 远端监控和自诊断功能
1、控制器具有本机故障自诊断功能
当计算机发生故障时能发出出错“E”显示或报警 , 同时重新启动计算机 , 用户需要时 , 也可将断路器分断。
2、当局部环境温度达到 80℃时 , 能发出报警 , 并能在较小的电流时 ( 用户需要时 ) 分断断路器。
3、智能控制器具有过载、接地、短路、负载监控、预报警、脱扣指示 (OCR) 等信号通过触
点或光耦输出 , 便于用户外接遥控用 , 触点容量 DC28V、3A；AC125V、3A。
d. 整定功能
用 设定 + - 贮存四个按键即可对控制器各种参数进行整定。按 设定 至所要整定的状态 ( 状态指示灯指示）, 然后按 + 或 - 键调整参数大小至所
需值 , 再按一下 贮存 ，贮存灯亮一次表示整定值已锁定。控制器的保护参数不得交又设定。控制器断电复位后 , 再按 设定 键 , 可循环检査设定的
各种参数。
e, 试验功能
用 设定 + - 脱扣 不脱扣 复位 等键 , 可对控制器各种保护特性进行检查。用 设定 + - 键调整出一个模拟故障的试验电流 ( 注意 : 不要 贮存 锁定 ),
然后 按脱 扣或 不脱扣 键试验，控制器即可进入故障处理。按 脱扣 键 , 断路器分断 , 按 不脱扣 键 , 断路器不分断 , 而控制器各种指示状态正常。
试验后需按一下 复位 或 清灯 键。方可进行其它试验。
注 : 为了试验方便 , 接地漏电无论整定在脱扣或报警位置 , 试验均作脱扣处理 , 且优先级小于过载保护。试验过程中一旦发生故障 , 控制器自动停止
一切试验进入故障处理。
f. 负载监控功能
设置两个整定值 ,ILC1 整定范围 (0.2~1)In,ILC2 整定范围 (0.2~1）In,ILC1 延时特性为反时限特性 , 其时间整定值为长延时整定值的 1/2；ILC2 延
时特性有两种 , 第一种为反时限功能 , 其时间整定值为长延时整定值的 1/4; 第二种为定时限 , 其延时时间为 60s。这二种延时功能 , 前者用于当电
流接近过载整定值时分断下级不重要负载 , 后者则用于当电流超过 ILC1 整定值 , 使延时分断下级不重要负载后 , 电流下降 , 使主电路和重要负荷电
路保持供电 , 当电流下降到 ILC2 时 , 经一定延时后发出指令再次接通下级已切除过的电路 , 恢复整个系统的供电。上述两种监控保护 , 用户可任选
其一 , 监控特性见图三、图四。
g.MCR 脱扣和模拟脱扣保护 ( 可增选功能 )。
1、MCR 接通分断保护主要用在线路故障状态合闸时 (100ms 内起作用 ), 控制器具有在低倍短路电流分断断路器功能。出厂设定在 10kA, 误差
±20%, 其设定电流可根据用户要求定。
2、控制器设有在特大短路电流时 , 信号不经主机芯片处理 , 直接发脱扣信号的功能。
h. 热记忆功能
控制器过载或短路延时脱扣后 , 在控制器未断电之前 , 具有模拟双金属片特性的记忆功能 , 过载能量 30min 释放结束 , 短延时能量 15min 释放结束 ,
在此期间发生过载、短延时故障 , 脱扣时间将变短 , 控制器断电 , 能量自动清零。
