● 大气条件
大气相对湿度在周围空气为 +40℃时不超过 50%, 在较低温度下可以有较高的相对湿度 , 最湿月的月平均最大相对湿度为 90%, 同时该月的平均最
低温度为 +25℃ , 并考虑到因温度变化发生在产品表面上的凝露。超过规定要求应与本公司协商。
● 防护等级 :IP30
● 污染等级 : Ⅲ
● 使用类别 :B 类
● 安装类别
额定工作电压 690V 及以下的断路器以及欠电压脱扣器 , 电源变压器初级线圈用于安装类别Ⅳ ; 辅助电路及控制电路安装类别为Ⅲ。
● 安装条件
断路器应按本说明书要求安装 , 断路器的垂直倾斜度不超过 5 度 ( 矿用断路器的倾斜度不超过 15 度 )。

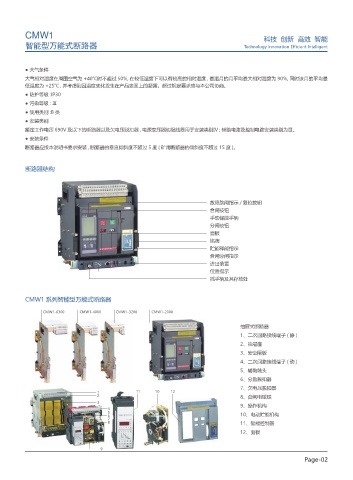

断路器结构

故障跳闸指示 / 复位按钮
合闸按钮
手动储能手柄
分闸按钮
面板
铭牌
贮能释能指示
合闸分闸指示
进出装置
位置指示
摇手柄及其存放处

CMW1 系列智能型万能式断路器

CMW1-6300 CMW1-4000 CMW1-3200 CMW1-2000

抽屉式断路器
1、二次回路接线端子 ( 静 )
2、抽屉座
3、安全隔板
4、二次回路接线端子 ( 动 )
5、辅助触头
6、分励脱扣器
7、欠电压脱扣器
1 11 10 12
2 8、合闸电磁铁
3 9、操作机构
4
5 10、电动贮能机构
6
7
8 11、智能控制器
12、面板

9
