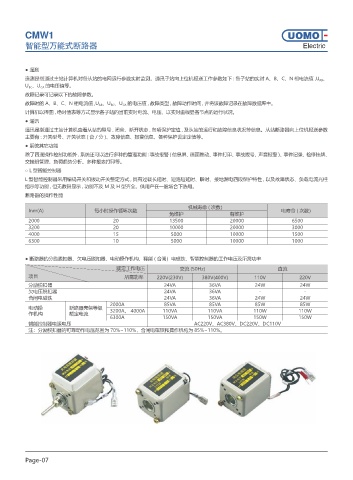

CMW1

智能型万能式断路器 Electric

● 遥测
遥测是指通过主站计算机对各从站的电网运行参数实时监测。通讯子站向上位机报送工作参数如下 : 各子站的实时 A、B、C、N 相电流值 ,U AB 、
U BC 、U CA 的电压值等。
故障记录可记录以下的故障参数。
故障时的 A、B、C、N 相电流值 ,U AB 、U BC 、U CA 的电压值 , 故障类型 , 故障动作时间 , 并将该故障记录在故障数据库中。
计算机以棒图 , 绝对值表等方式显示各子站的当前实时电流、电压、以实时曲线显各节点的运行状况。
● 遥讯
遥讯是指通过主站计算机査看从站的型号 , 闭合、断开状态 , 各项保护定值 , 及从站的运行和故障信息状况等信息。从站断路器向上位机报送参数
主要有 : 开关型号、开关状态 ( 合 / 分 )、故障信息、报警信息、各种保护设定定值等。
● 系统其它功能
除了四遥操作控制功能外 , 系统还可以进行多种的管理功能 : 事故报警 ( 信息屏、画面推动、事件打印、事故拨号、声音报警 )、事件记录、检修挂牌、
交接班管理、负荷趋势分析、多种报表打印等。
○ L 型智能控制器
L 型智能控制器采用编码开关和拨动开关整定方式 , 具有过载长延时、短路短延时、瞬时、接地漏电四段保护特性 , 以及故障状态、负载电流光柱
指示等功能 , 但无数码显示 , 功能不及 M 及 H 型齐全。供用户在一般场合下选用。
断路器的操作性能

机械寿命 ( 次数）
Inm(A) 每小时操作循环次数 电寿命 ( 次数）
免维护 有维护
2000 20 13500 20000 6500
3200 20 10000 20000 3000
4000 15 5000 10000 1500
6300 10 5000 10000 1000

● 断路器的分励脱扣器、欠电压脱扣器、电动操作机构、释能 ( 合闸）电磁铁、智能控制器的工作电压及所需功率
额定工作电压 交流 (50Hz) 直流
项目 所需功率 220V(230V) 380V(400V) 110V 220V
分励脱扣器 24VA 36VA 24W 24W
欠电压脱扣器 24VA 36VA - -
合闸电磁铁 24VA 36VA 24W 24W
2000A 85VA 85VA 85W 85W
电动操 断路器壳架等级 3200A、 4000A 110VA 110VA 110W 110W
作机构 额定电流
6300A 150VA 150VA 150W 150W
智能控制器电源电压 AC220V、AC380V、DC220V、DC110V
注：分励脱扣器的可靠动作电压范围为 70%~110%，合闸电磁铁和操作机构为 85%~110%。
