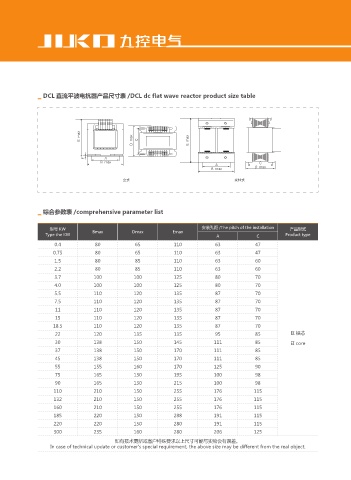

▁ DCL 直流平波电抗器产品尺寸表 /DCL dc flat wave reactor product size table

& NBY % NBY $ & NBY

' "
# NBY $
"
# NBY % NBY
በय Ԥಎय

▁ 综合参数表 /comprehensive parameter list

型号 KW 安装孔距 /The pitch of the installation 产品型式
Type the KW Bmax Dmax Emax A C Product type
0.4 80 65 110 63 47
0.75 80 65 110 63 47
1.5 80 85 110 63 60
2.2 80 85 110 63 60
3.7 100 100 125 80 70
4.0 100 100 125 80 70
5.5 110 120 135 87 70
7.5 110 120 135 87 70
11 110 120 135 87 70
15 110 120 135 87 70
18.5 110 120 135 87 70
22 120 135 135 95 85 EI 铁芯
30 138 150 145 111 85 EI core
37 138 150 170 111 85
45 138 150 170 111 85
55 155 160 170 125 90
75 165 130 195 100 98
90 165 130 215 100 98
65
110 210 150 255 176 115
132 210 150 255 176 115
160 210 150 255 176 115
185 220 150 288 191 115
220 220 150 280 191 115
300 235 160 280 206 125
如有技术更新或客户特殊要求以上尺寸可能与实物会有误差。
In case of technical update or customer's special requirement, the above size may be different from the real object.
