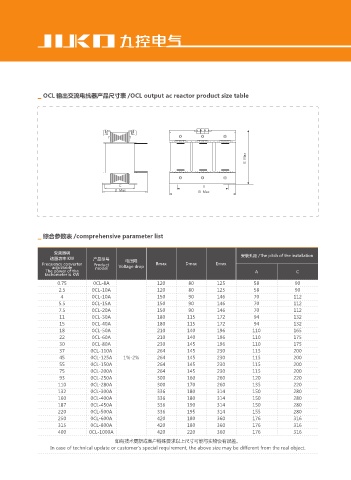

▁ OCL 输出交流电抗器产品尺寸表 /OCL output ac reactor product size table

& .BY

$ "
% .BY # .BY

▁ 综合参数表 /comprehensive parameter list

变频器调
速器功率 KW 产品型号 安装孔距 /The pitch of the installation
Frequency converter Product 电压降 Bmax Dmax Emax
adjustable model Voltage drop
The power of the A C
tachometer is KW
0.75 0CL-8A 120 80 125 58 90
2.5 0CL-10A 120 80 125 58 90
4 0CL-10A 150 90 146 70 112
5.5 0CL-15A 150 90 146 70 112
7.5 0CL-20A 150 90 146 70 112
11 0CL-30A 180 115 172 94 132
15 0CL-40A 180 115 172 94 132
18 0CL-50A 210 140 196 110 165
22 0CL-60A 210 140 196 110 175
30 0CL-80A 230 145 196 110 175
37 0CL-110A 264 145 230 115 200
45 0CL-125A 1%-2% 264 145 230 115 200
55 0CL-150A 264 145 230 115 200
75 0CL-200A 264 145 230 115 200
93 0CL-250A 300 160 260 120 220
110 0CL-280A 300 170 260 135 220
132 0CL-300A 336 180 314 150 280 63
160 0CL-400A 336 180 314 150 280
187 0CL-450A 336 190 314 150 280
220 0CL-500A 336 195 314 155 280
250 0CL-600A 420 180 360 176 316
315 0CL-800A 420 180 360 176 316
400 0CL-1000A 420 220 360 176 316
如有技术更新或客户特殊要求以上尺寸可能与实物会有误差。
In case of technical update or customer's special requirement, the above size may be different from the real object.
