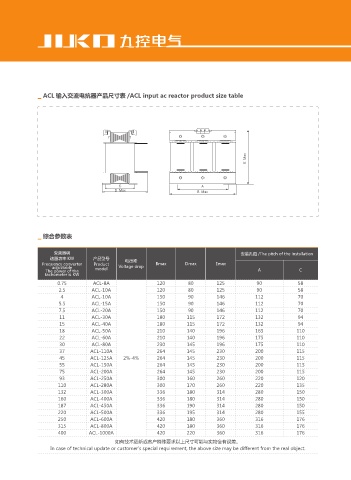

▁ ACL 输入交流电抗器产品尺寸表 /ACL input ac reactor product size table

& .BY

$ "
% .BY # .BY

▁ 综合参数表

变频器调 安装孔距 /The pitch of the installation
速器功率 KW 产品型号
Frequency converter Product 电压降 Bmax Dmax Emax
adjustable model Voltage drop
The power of the A C
tachometer is KW
0.75 ACL-8A 120 80 125 90 58
2.5 ACL-10A 120 80 125 90 58
4 ACL-10A 150 90 146 112 70
5.5 ACL-15A 150 90 146 112 70
7.5 ACL-20A 150 90 146 112 70
11 ACL-30A 180 115 172 132 94
15 ACL-40A 180 115 172 132 94
18 ACL-50A 210 140 196 165 110
22 ACL-60A 210 140 196 175 110
30 ACL-80A 230 145 196 175 110
37 ACL-110A 264 145 230 200 115
45 ACL-125A 2%-4% 264 145 230 200 115
55 ACL-150A 264 145 230 200 115
75 ACL-200A 264 145 230 200 115
93 ACL-250A 300 160 260 220 120
110 ACL-280A 300 170 260 220 135 61
132 ACL-300A 336 180 314 280 150
160 ACL-400A 336 180 314 280 150
187 ACL-450A 336 190 314 280 150
220 ACL-500A 336 195 314 280 155
250 ACL-600A 420 180 360 316 176
315 ACL-800A 420 180 360 316 176
400 ACL-1000A 420 220 360 316 176
如有技术更新或客户特殊要求以上尺寸可能与实物会有误差。
In case of technical update or customer's special requirement, the above size may be different from the real object.
