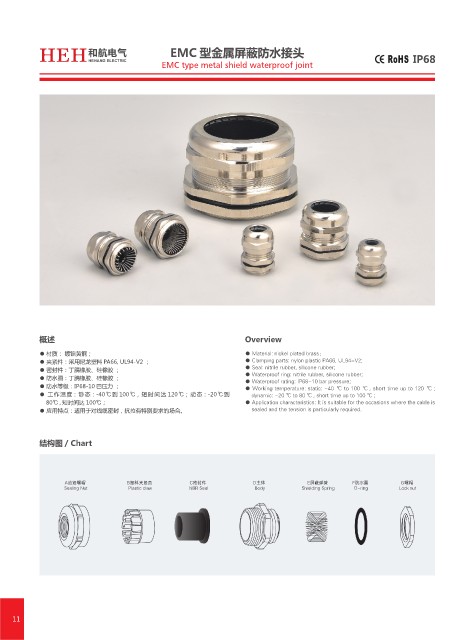

HEH 和航电气 EMC 型金属屏蔽防水接头
HEHANG ELECTRIC
EMC type metal shield waterproof joint

概述 Overview
● 材质： 镀镍黄铜； ● Material: nickel plated brass；
● 夹紧件：采用尼龙塑料 PA66, UL94-V2 ； ● Clamping parts: nylon plastic PA66, UL94-V2;
● 密封件：丁腈橡胶、硅橡胶 ； ● Seal: nitrile rubber, silicone rubber;
● 防水圈：丁腈橡胶、硅橡胶 ； ● Waterproof ring: nitrile rubber, silicone rubber;
● Waterproof rating: IP68-10 bar pressure;
● 防水等级：IP68-10 巴压力 ； ● Working temperature: static: -40 ℃ to 100 ℃ , short time up to 120 ℃ ;
● 工作温度：静态：-40℃到 100℃，短时间达 120℃；动态：-20℃到 dynamic: -20 ℃ to 80 ℃ , short time up to 100 ℃ ;
80℃ , 短时间达 100℃； ● Application characteristics: It is suitable for the occasions where the cable is
● 应用特点：适用于对线缆密封，抗拉有特别要求的场合。 sealed and the tension is particularly required.

结构图 / Chart

"ᤔጊᛂࣤ #܇஧݂ጊྒ $ࠚ࠯͇ %˞ͳ &ࡕᘈीዓ '᫸පړ (ᛂࣤ
4FBMJOH /VU 1MBTUJD DMBX /#3 4FBM #PEZ 4IJFMEJOH 4QSJOH 0 SJOH -PDL OVU
