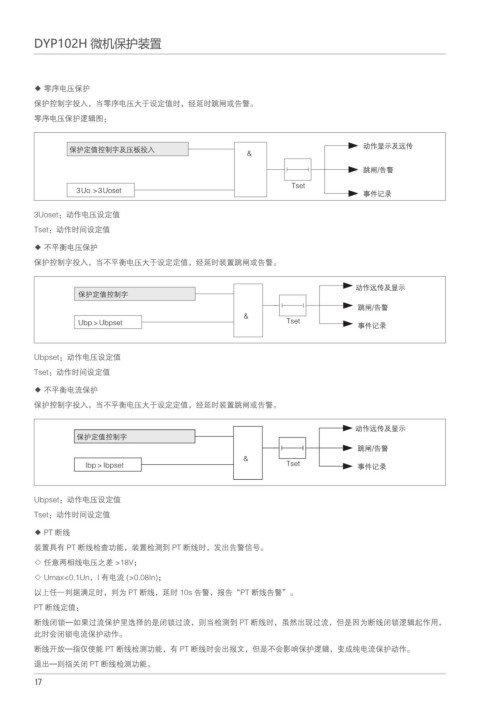

DYP102H 微机保护装置

◆ 零序电压保护
保护控制字投入，当零序电压大于设定值时，经延时跳闸或告警。
零序电压保护逻辑图：

γએ߿Ϙଌ҃ߙԢԌ౛અЙ Үͺ௬ᇧԢᤉ͛

᡹᫑ ն᝜
5TFU
6P 6PTFU
͇̂᝭े
3Uoset：动作电压设定值
Tset：动作时间设定值
◆ 不平衡电压保护
保护控制字投入，当不平衡电压大于设定定值，经延时装置跳闸或告警。

Үͺᤉ͛Ԣ௬ᇧ
γએ߿Ϙଌ҃ߙ
᡹᫑ ն᝜
ὅ
6CQὝ6CQTFU 5TFU ͇̂᝭े

Ubpset：动作电压设定值
Tset：动作时间设定值
◆ 不平衡电流保护
保护控制字投入，当不平衡电压大于设定定值，经延时装置跳闸或告警。

Үͺᤉ͛Ԣ௬ᇧ
γએ߿Ϙଌ҃ߙ
᡹᫑ ն᝜
ὅ
*CQὝ*CQTFU 5TFU ͇̂᝭े

Ubpset：动作电压设定值
Tset：动作时间设定值
◆ PT 断线
装置具有 PT 断线检查功能，装置检测到 PT 断线时，发出告警信号。
◇ 任意两相线电压之差 >18V；
◇ Umax<0.1Un，I 有电流 (>0.08In)；
以上任一判据满足时，判为 PT 断线，延时 10s 告警，报告“PT 断线告警”。
PT 断线定值：
断线闭锁—如果过流保护里选择的是闭锁过流，则当检测到 PT 断线时，虽然出现过流，但是因为断线闭锁逻辑起作用，
此时会闭锁电流保护动作。
断线开放—指仅使能 PT 断线检测功能，有 PT 断线时会出报文，但是不会影响保护逻辑，变成纯电流保护动作。
退出—则指关闭 PT 断线检测功能。
̾̈́
