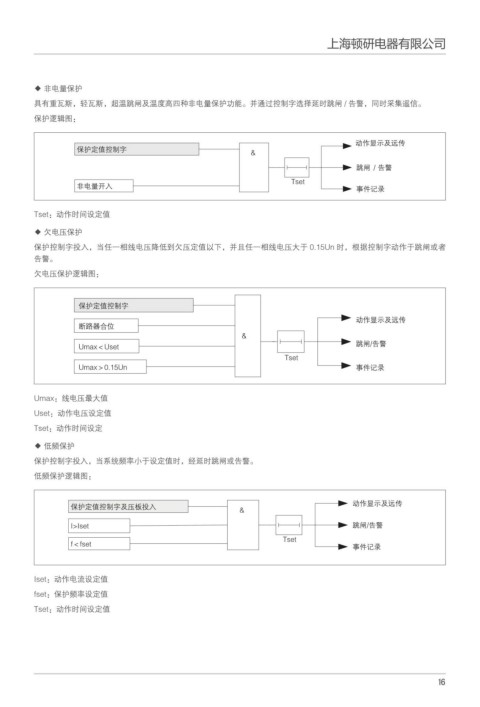

◆ 非电量保护
具有重瓦斯，轻瓦斯，超温跳闸及温度高四种非电量保护功能。并通过控制字选择延时跳闸 / 告警，同时采集遥信。
保护逻辑图：

Үͺ௬ᇧԢᤉ͛
γએ߿Ϙଌ҃ߙ
᡹᫑ ն᝜
5TFU
᭣ႂ᧙धЙ ͇̂᝭े
Tset：动作时间设定值
◆ 欠电压保护
保护控制字投入，当任一相线电压降低到欠压定值以下，并且任一相线电压大于 0.15Un 时，根据控制字动作于跳闸或者
告警。
欠电压保护逻辑图：

γએ߿Ϙଌ҃ߙ
Үͺ௬ᇧԢᤉ͛
றᡸ٧Ջͮ
ὅ
᡹᫑ ն᝜
6NBYὛ6TFU
5TFU
6NBYὝ 6O ͇̂᝭े

Umax：线电压最大值
Uset：动作电压设定值
Tset：动作时间设定
◆ 低频保护
保护控制字投入，当系统频率小于设定值时，经延时跳闸或告警。
低频保护逻辑图：

Үͺ௬ᇧԢᤉ͛
γએ߿Ϙଌ҃ߙԢԌ౛અЙ
* *TFU ᡹᫑ ն᝜
5TFU
GὛGTFU ͇̂᝭े

Iset：动作电流设定值
fset：保护频率设定值
Tset：动作时间设定值

̾̓
