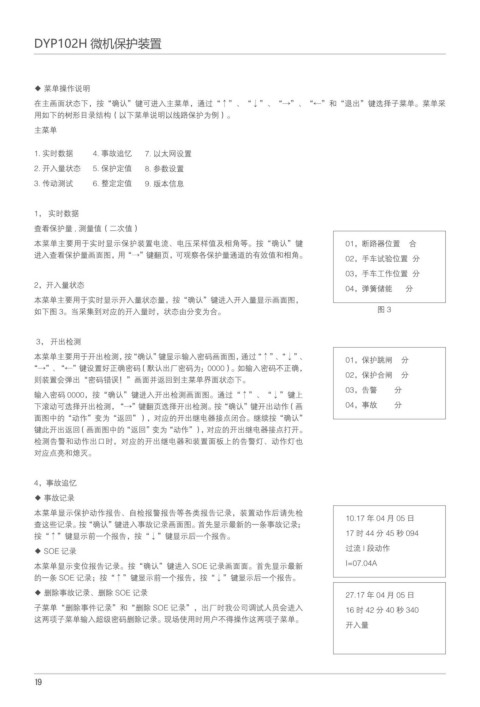

DYP102H 微机保护装置

◆ 菜单操作说明
在主画面状态下，按“确认”键可进入主菜单，通过“↑”、“↓”、“→”、“←”和“退出”键选择子菜单。菜单采
用如下的树形目录结构（以下菜单说明以线路保护为例）。
主菜单

1. 实时数据 4. 事故追忆 7. 以太网设置
2. 开入量状态 5. 保护定值 8. 参数设置
3. 传动测试 6. 整定定值 9. 版本信息

1， 实时数据
查看保护量 , 测量值（二次值）
本菜单主要用于实时显示保护装置电流、电压采样值及相角等。按“确认”键 01，断路器位置 合
进入查看保护量画面图，用“→”键翻页，可观察各保护量通道的有效值和相角。 02，手车试验位置 分
03，手车工作位置 分
2，开入量状态 04，弹簧储能 分
本菜单主要用于实时显示开入量状态量，按“确认”键进入开入量显示画面图，
如下图 3。当采集到对应的开入量时，状态由分变为合。 图3

3， 开出检测
本菜单主要用于开出检测，按“确认”键显示输入密码画面图，通过“↑”、“↓”、
01，保护跳闸 分
“→”、“←”键设置好正确密码（默认出厂密码为：0000）。如输入密码不正确，
则装置会弹出“密码错误！”画面并返回到主菜单界面状态下。 02，保护合闸 分
03，告警 分
输入密码 0000，按“确认”键进入开出检测画面图。通过“↑”、“↓”键上
下滚动可选择开出检测，“→”键翻页选择开出检测。按“确认”键开出动作（画 04，事故 分
面图中的“动作”变为“返回”），对应的开出继电器接点闭合。继续按“确认”
键此开出返回（画面图中的“返回”变为“动作”），对应的开出继电器接点打开。
检测告警和动作出口时，对应的开出继电器和装置面板上的告警灯、动作灯也
对应点亮和熄灭。

4，事故追忆
◆ 事故记录
本菜单显示保护动作报告、自检报警报告等各类报告记录，装置动作后请先检 10.17 年 04 月 05 日
查这些记录。按“确认”键进入事故记录画面图。首先显示最新的一条事故记录；
按“↑”键显示前一个报告，按“↓”键显示后一个报告。 17时44分45秒094
◆ SOE 记录 过流 I 段动作
本菜单显示变位报告记录。按“确认”键进入 SOE 记录画面面。首先显示最新 I=07.04A
的一条 SOE 记录；按“↑”键显示前一个报告，按“↓”键显示后一个报告。
◆ 删除事故记录、删除 SOE 记录 27.17 年 04 月 05 日
子菜单“删除事件记录”和“删除 SOE 记录”，出厂时我公司调试人员会进入 16时42分40秒340
这两项子菜单输入超级密码删除记录。现场使用时用户不得操作这两项子菜单。
开入量

̾͆
