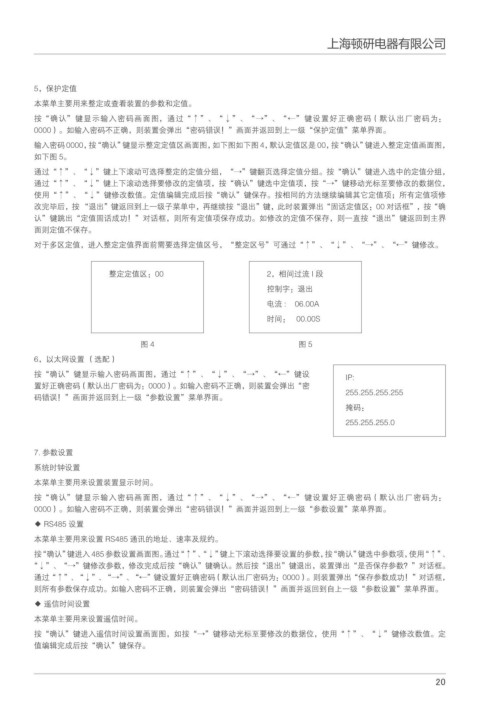

5，保护定值
本菜单主要用来整定或查看装置的参数和定值。
按“确认”键显示输入密码画面图，通过“↑”、“↓”、“→”、“←”键设置好正确密码（默认出厂密码为：
0000）。如输入密码不正确，则装置会弹出“密码错误！”画面并返回到上一级“保护定值”菜单界面。
输入密码 0000，按“确认”键显示整定定值区画面图，如下图如下图 4，默认定值区是 00，按“确认”键进入整定定值画面图，
如下图 5。
通过“↑”、“↓”键上下滚动可选择整定的定值分组，“→”键翻页选择定值分组。按“确认”键进入选中的定值分组，
通过“↑”、“↓”键上下滚动选择要修改的定值项，按“确认”键选中定值项，按“→”键移动光标至要修改的数据位，
使用“↑”、“↓”键修改数值。定值编辑完成后按“确认”键保存。按相同的方法继续编辑其它定值项；所有定值项修
改完毕后，按 “退出”键返回到上一级子菜单中，再继续按“退出”键，此时装置弹出“固话定值区：00 对话框”，按“确
认”键跳出“定值固话成功！”对话框，则所有定值项保存成功。如修改的定值不保存，则一直按“退出”键返回到主界
面则定值不保存。
对于多区定值，进入整定定值界面前需要选择定值区号，“整定区号”可通过“↑”、“↓”、“→”、“←”键修改。
整定定值区：00 2，相间过流 I 段
控制字：退出
电流 : 06.00A
时间： 00.00S
图4 图5
6，以太网设置 （选配）
按“确认”键显示输入密码画面图，通过“↑”、“↓”、“→”、“←”键设 IP:
置好正确密码（默认出厂密码为：0000）。如输入密码不正确，则装置会弹出“密
码错误！”画面并返回到上一级“参数设置”菜单界面。 255.255.255.255
掩码：
255.255.255.0
7. 参数设置
系统时钟设置
本菜单主要用来设置装置显示时间。
按“确认”键显示输入密码画面图，通过“↑”、“↓”、“→”、“←”键设置好正确密码（默认出厂密码为：
0000）。如输入密码不正确，则装置会弹出“密码错误！”画面并返回到上一级“参数设置”菜单界面。
◆ RS485 设置
本菜单主要用来设置 RS485 通讯的地址、速率及规约。
按“确认”键进入 485 参数设置画面图。通过“↑”、“↓”键上下滚动选择要设置的参数，按“确认”键选中参数项，使用“↑”、
“↓”、“→”键修改参数，修改完成后按“确认”键确认。然后按“退出”键退出，装置弹出“是否保存参数？”对话框。
通过“↑”、“↓”、“→”、“←”键设置好正确密码（默认出厂密码为：0000）。则装置弹出“保存参数成功！”对话框，
则所有参数保存成功。如输入密码不正确，则装置会弹出“密码错误！”画面并返回到自上一级“参数设置”菜单界面。
◆ 遥信时间设置
本菜单主要用来设置遥信时间。
按“确认”键进入遥信时间设置画面图，如按“→”键移动光标至要修改的数据位，使用“↑”、“↓”键修改数值。定
值编辑完成后按“确认”键保存。
̿̽
