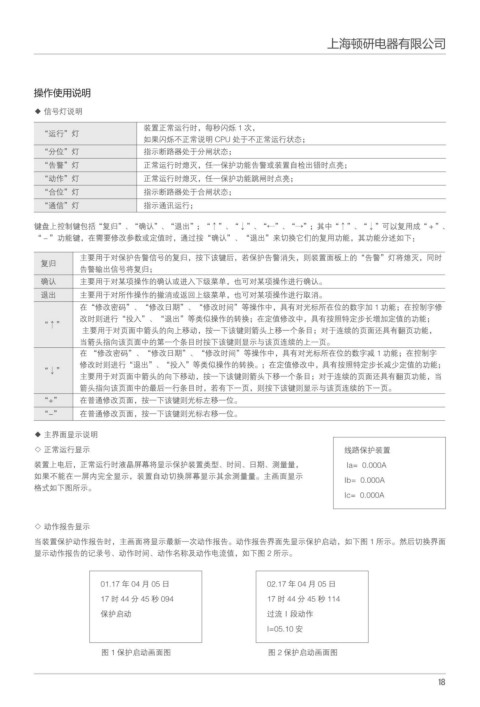

操作使用说明
◆ 信号灯说明
装置正常运行时，每秒闪烁 1 次，
“运行”灯
如果闪烁不正常说明 CPU 处于不正常运行状态；
“分位”灯 指示断路器处于分闸状态；
“告警”灯 正常运行时熄灭，任一保护功能告警或装置自检出错时点亮；
“动作”灯 正常运行时熄灭，任一保护功能跳闸时点亮；
“合位”灯 指示断路器处于合闸状态；
“通信”灯 指示通讯运行；
键盘上控制键包括“复归”、“确认”、“退出”；“↑”、“↓”、“←”、“→”；其中“↑”、“↓”可以复用成“＋”、
“－”功能键，在需要修改参数或定值时，通过按“确认”、“退出”来切换它们的复用功能，其功能分述如下：
主要用于对保护告警信号的复归，按下该键后，若保护告警消失，则装置面板上的“告警”灯将熄灭，同时
复归
告警输出信号将复归；
确认 主要用于对某项操作的确认或进入下级菜单，也可对某项操作进行确认。
退出 主要用于对所作操作的撤消或返回上级菜单，也可对某项操作进行取消。
在“修改密码”、“修改日期”、“修改时间”等操作中，具有对光标所在位的数字加 1 功能；在控制字修
改时则进行“投入”、“退出”等类似操作的转换；在定值修改中，具有按照特定步长增加定值的功能；
“↑”
主要用于对页面中箭头的向上移动，按一下该键则箭头上移一个条目；对于连续的页面还具有翻页功能，
当箭头指向该页面中的第一个条目时按下该键则显示与该页连续的上一页。
在 “修改密码”、“修改日期”、“修改时间”等操作中，具有对光标所在位的数字减 1 功能；在控制字
修改时则进行“退出”、“投入”等类似操作的转换。；在定值修改中，具有按照特定步长减少定值的功能；
“↓”
主要用于对页面中箭头的向下移动，按一下该键则箭头下移一个条目；对于连续的页面还具有翻页功能，当
箭头指向该页面中的最后一行条目时，若有下一页，则按下该键则显示与该页连续的下一页。
“+” 在普通修改页面，按一下该键则光标左移一位。
“-” 在普通修改页面，按一下该键则光标右移一位。
◆ 主界面显示说明
◇ 正常运行显示 线路保护装置
装置上电后，正常运行时液晶屏幕将显示保护装置类型、时间、日期、测量量， Ia= 0.000A
如果不能在一屏内完全显示，装置自动切换屏幕显示其余测量量。主画面显示 Ib= 0.000A
格式如下图所示。
Ic= 0.000A

◇ 动作报告显示
当装置保护动作报告时，主画面将显示最新一次动作报告。动作报告界面先显示保护启动，如下图 1 所示。然后切换界面
显示动作报告的记录号、动作时间、动作名称及动作电流值，如下图 2 所示。

01.17 年 04 月 05 日 02.17 年 04 月 05 日
17时44分45秒094 17时44分45秒114
保护启动 过流Ⅰ段动作
I=05.10 安
图 1 保护启动画面图 图 2 保护启动画面图

̾ͅ
