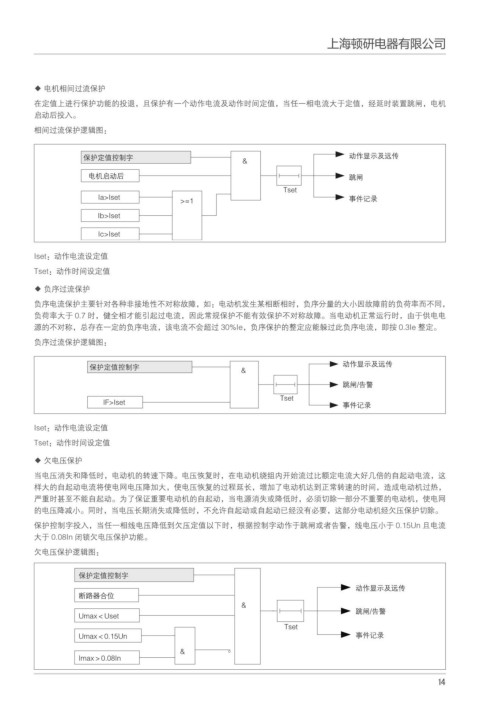

◆ 电机相间过流保护
在定值上进行保护功能的投退，且保护有一个动作电流及动作时间定值，当任一相电流大于定值，经延时装置跳闸，电机
启动后投入。
相间过流保护逻辑图：

γએ߿Ϙଌ҃ߙ Үͺ௬ᇧԢᤉ͛
ႂ఺ըҮՐ ᡹᫑
5TFU
*B *TFU ͇̂᝭े

*C *TFU
*D *TFU
Iset：动作电流设定值
Tset：动作时间设定值
◆ 负序过流保护
负序电流保护主要针对各种非接地性不对称故障，如：电动机发生某相断相时，负序分量的大小因故障前的负荷率而不同，
负荷率大于 0.7 时，健全相才能引起过电流，因此常规保护不能有效保护不对称故障。当电动机正常运行时，由于供电电
源的不对称，总存在一定的负序电流，该电流不会超过 30%Ie，负序保护的整定应能躲过此负序电流，即按 0.3Ie 整定。
负序过流保护逻辑图：
Үͺ௬ᇧԢᤉ͛
γએ߿Ϙଌ҃ߙ

᡹᫑ ն᝜
5TFU
*' *TFU ͇̂᝭े
Iset：动作电流设定值
Tset：动作时间设定值
◆ 欠电压保护
当电压消失和降低时，电动机的转速下降。电压恢复时，在电动机绕组内开始流过比额定电流大好几倍的自起动电流，这
样大的自起动电流将使电网电压降加大，使电压恢复的过程延长，增加了电动机达到正常转速的时间，造成电动机过热，
严重时甚至不能自起动。为了保证重要电动机的自起动，当电源消失或降低时，必须切除一部分不重要的电动机，使电网
的电压降减小。同时，当电压长期消失或降低时，不允许自起动或自起动已经没有必要，这部分电动机经欠压保护切除。
保护控制字投入，当任一相线电压降低到欠压定值以下时，根据控制字动作于跳闸或者告警，线电压小于 0.15Un 且电流
大于 0.08In 闭锁欠电压保护功能。
欠电压保护逻辑图：
γએ߿Ϙଌ҃ߙ
Үͺ௬ᇧԢᤉ͛
றᡸ٧Ջͮ
ὅ
᡹᫑ ն᝜
6NBYὛ6TFU
5TFU
6NBYὛ 6O ͇̂᝭े
ὅ nj
*NBYὝ *O
̾́
