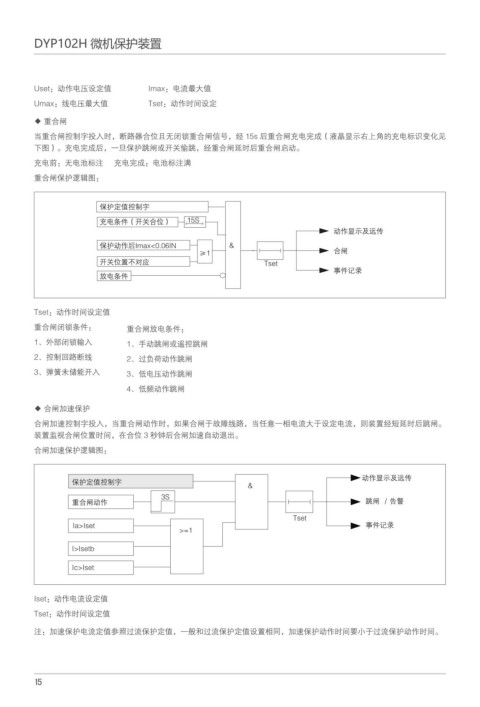

DYP102H 微机保护装置

Uset：动作电压设定值 Imax：电流最大值
Umax：线电压最大值 Tset：动作时间设定
◆ 重合闸
当重合闸控制字投入时，断路器合位且无闭锁重合闸信号，经 15s 后重合闸充电完成（液晶显示右上角的充电标识变化见
下图）。充电完成后，一旦保护跳闸或开关偷跳，经重合闸延时后重合闸启动。
充电前：无电池标注 充电完成：电池标注满
重合闸保护逻辑图：

γએ߿Ϙଌ҃ߙ
Ќႂ్͇὇धСՋͮὈ 4
Үͺ௬ᇧԢᤉ͛
γએҮͺՐ*NBY */ ὅ
Ĺ Ջ᫑
धСͮᎵʿࠪः 5TFU
͇̂᝭े
உႂ్͇

Tset：动作时间设定值
重合闸闭锁条件： 重合闸放电条件：
1、外部闭锁输入 1、手动跳闸或遥控跳闸
2、控制回路断线 2、过负荷动作跳闸
3、弹簧未储能开入 3、低电压动作跳闸
4、低频动作跳闸

◆ 合闸加速保护
合闸加速控制字投入，当重合闸动作时，如果合闸于故障线路，当任意一相电流大于设定电流，则装置经短延时后跳闸。
装置监视合闸位置时间，在合位 3 秒钟后合闸加速自动退出。
合闸加速保护逻辑图：

Үͺ௬ᇧԢᤉ͛
γએ߿Ϙଌ҃ߙ

4
᧗Ջ᫑Үͺ ᡹᫑ ն᝜
5TFU
*B *TFU ͇̂᝭े

* *TFUC
*D *TFU

Iset：动作电流设定值
Tset：动作时间设定值
注：加速保护电流定值参照过流保护定值，一般和过流保护定值设置相同，加速保护动作时间要小于过流保护动作时间。

̾͂
