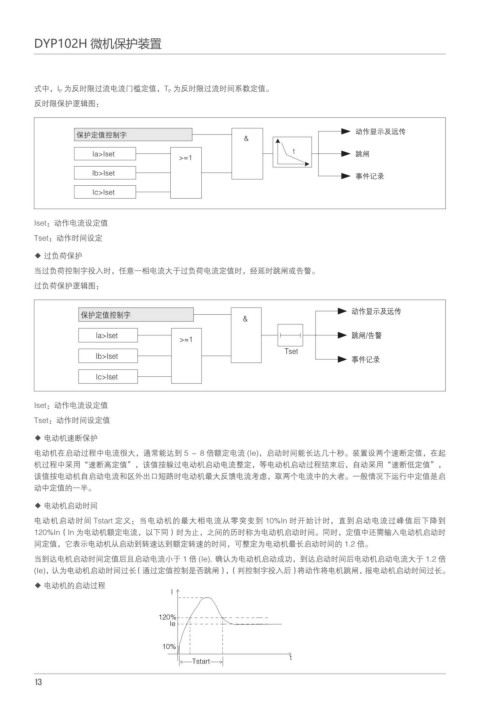

DYP102H 微机保护装置



       式中,I P 为反时限过流电流门槛定值,T P 为反时限过流时间系数定值。
       反时限保护逻辑图:


              γએ߿Ϙଌ҃ߙ                                        Үͺ௬ᇧԢᤉ͛

                 *B *TFU                          U          ᡹᫑

                *C *TFU
                                                             ͇̂᝭े
                 *D *TFU

       Iset:动作电流设定值
       Tset:动作时间设定
       ◆ 过负荷保护
       当过负荷控制字投入时,任意一相电流大于过负荷电流定值时,经延时跳闸或告警。
       过负荷保护逻辑图:
                                                            Үͺ௬ᇧԢᤉ͛
               γએ߿Ϙଌ҃ߙ

                 *B *TFU                                    ᡹᫑ ն᝜
                                                 5TFU
                 *C *TFU                                    ͇̂᝭े
                 *D *TFU

       Iset:动作电流设定值
       Tset:动作时间设定值
       ◆ 电动机速断保护
       电动机在启动过程中电流很大,通常能达到 5 ~ 8 倍额定电流 (Ie),启动时间能长达几十秒。装置设两个速断定值,在起
       机过程中采用“速断高定值”,该值按躲过电动机启动电流整定,等电动机启动过程结束后,自动采用“速断低定值”,
       该值按电动机自启动电流和区外出口短路时电动机最大反馈电流考虑,取两个电流中的大者。一般情况下运行中定值是启
       动中定值的一半。
       ◆ 电动机启动时间
       电动机启动时间 Tstart 定义:当电动机的最大相电流从零突变到 10%In 时开始计时,直到启动电流过峰值后下降到
       120%In(In 为电动机额定电流,以下同)时为止,之间的历时称为电动机启动时间。同时,定值中还需输入电动机启动时
       间定值,它表示电动机从启动到转速达到额定转速的时间,可整定为电动机最长启动时间的 1.2 倍。
       当到达电机启动时间定值后且启动电流小于 1 倍 (Ie), 确认为电动机启动成功,到达启动时间后电动机启动电流大于 1.2 倍
       (Ie),认为电动机启动时间过长(通过定值控制是否跳闸),(判控制字投入后)将动作将电机跳闸,报电动机启动时间过长。
       ◆ 电动机的启动过程
                              *


                              *F

                                                  U
                                 5TUBSU
       ̾̀
