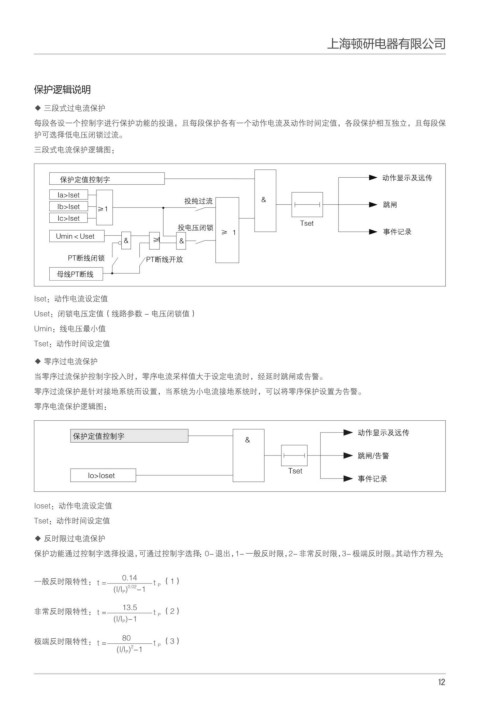

保护逻辑说明
◆ 三段式过电流保护
每段各设一个控制字进行保护功能的投退，且每段保护各有一个动作电流及动作时间定值，各段保护相互独立，且每段保
护可选择低电压闭锁过流。
三段式电流保护逻辑图：

γએ߿Ϙଌ҃ߙ Үͺ௬ᇧԢᤉ͛
*B *TFU
અጥ᣾ึ ὅ
*C *TFU Ĺ ᡹᫑
*D *TFU
અႂԌ᫆ᩙ 5TFU
6NJOὛ6TFU Ĺ ͇̂᝭े
ὅ Ĺ ὅ
15றጲ᫆ᩙ 15றጲधஉ
ආጲ15றጲ

Iset：动作电流设定值
Uset：闭锁电压定值（线路参数 - 电压闭锁值）
Umin：线电压最小值
Tset：动作时间设定值
◆ 零序过电流保护
当零序过流保护控制字投入时，零序电流采样值大于设定电流时，经延时跳闸或告警。
零序过流保护是针对接地系统而设置，当系统为小电流接地系统时，可以将零序保护设置为告警。
零序电流保护逻辑图：

Үͺ௬ᇧԢᤉ͛
γએ߿Ϙଌ҃ߙ

᡹᫑ ն᝜
5TFU
*P *PTFU ͇̂᝭े

Ioset：动作电流设定值
Tset：动作时间设定值
◆ 反时限过电流保护
保护功能通过控制字选择投退，可通过控制字选择：0-退出，1-一般反时限，2-非常反时限，3-极端反时限。其动作方程为：
0.14
一般反时限特性： t = t P （1）
(I/I P ) 0.02 -1
13.5
非常反时限特性： t = t P （2）
(I/I P )-1
80 （3）
极端反时限特性： t = t P
2
(I/I P ) -1
̾̿
