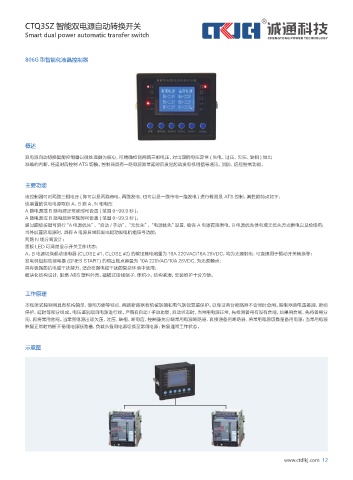

CTQ3SZ 智能双电源自动转换开关
Smart• dual• power• automatic• transfer• switch

806G 型智能化液晶控制器

概述

双电源自动切换智能控制器以微处理器为核心，可精确检测两路三相电压，对出现的电压异常 ( 失电、过压、欠压、缺相 ) 做出
准确的判断，经延时后控制 ATS 切换。控制器具有一路电源异常延时后发出起动发电机组信号通讯、消防、远程控制功能。

主要功能

该控制器可对两路三相电压 ( 即可以是两路市电、两路发电、也可以是一路市电一路发电 ) 进行检测及 ATS 控制、其性能特点如下：
该装置的供电电源取自 A、B 路 A、N 相电压
A 路电源或 B 路电源正常延时可设置 ( 范围 0~99.9 秒 )。
A 路电源或 B 路电源异常延时可设置 ( 范围 0~99.9 秒 )。
通过面板按键可进行“A 电源优先”、“自动 / 手动”、“无优先”、“电源优先”设置，确保 A 电源有限供电、B 电源优先供电或无优先方式供电以及检修用；
当外加直流电源时，具有 A 电源异常后发出起动发电机组信号功能；
两路 N 线分离设计；
面板 LED 可清楚显示开关工作状态；
A、B 电源切换起动继电器 (CLOSE #1、CLOSE #2) 的输出触电熔量为 16A 220VAC/16A 28VDC，均为无源触电，可直接用于驱动开关转换等；
发电机组起动继电器 (GNES START) 的输出触点容量为 10A 220VAC/10A 28VDC, 为无源触点；
具有极强的抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用；
模块化结构设计，阻燃 ABS 塑料外壳，插拔式接线端子，体积小，结构紧凑，安装维护十分方便。

工作原理

本框架式控制器具有机构简单，使用方便等特点，两路断路器有机械联锁和电气联锁双重保护。以保证两台断路器不会同时合闸。控制器由电压鉴别、断相
保护、延时等部分组成。电压鉴别取自电源进行端。产品有自动 / 手动功能，自动状态时，当常用电源正常，先检测备用有没有合闸，如果用合闸，先将备用分
闸，再将常用合闸。当常用电源出现欠压、过压、缺相、断电后，控制器先分断常用电源断路器，再接通备用断路器，将常用电源切换至备用电源；当常用电源
恢复正常时将断开备用电源断路器，负载从备用电源切换至常用电源；恢复通常工作状态。

示意图
