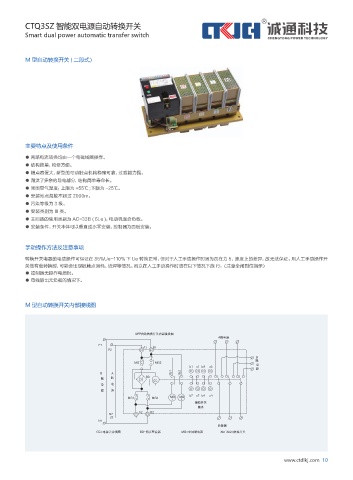

CTQ3SZ 智能双电源自动转换开关
Smart• dual• power• automatic• transfer• switch

M 型自动转换开关 ( 二段式）

主要特点及使用条件

● 两路电流转换均由一个电磁线圈操作。
● 结构简单，检修方便。
● 触点容蛋大，新型的可动触点机构稳定可靠，过载能力强。
● 淘汰了多余的导电部分，结构简单寿命长。
● 周围空气温度：上限为 +55℃ ;下限为 -25℃。
● 安装地点海拔不超过 2000m。
● 污染等级为 3 级。
● 安装类别为 III 类。
● 主回路的使用类别为 AC-33B ( 6Le )，电动机混合负载。
● 安装条件：开关本体可以垂直或水平安装，控制器为面板安装。

手动操作方法及注意事项

转换开关电器的电动操作可保证在 85%Ue~110% 下 Ue 转换正常，但对于人工手动操作时因为员在力 5、速度上的差异，故无法保证。用人工手动操作开
关做有载转换时，可能会出现银触点消耗、培焊等情况。所以在人工手动操作时请在以下情况下施 行：（注意全闸到位指示）
● 控制器无操作电源时。
● 母线输出无负载的情况下。

M 型自动转换开关内部接线图

M型自动转换开关内部接线图
A路电源
P1
A1 B1
P2
飞弧距离：
B
路
220V 50mm MG1 MG2 电
b1 a1 b3 a3
380V 80mm 源
B A Xb1 Xb2
路 路 BD
CC
电 电
源 源
MG1 MG2 MG MG b2 a2 b4 a4
1 2
辅助开关
触点
A2 B2
N2
N1
负载侧
CC=电源关合线圈 BD=桥式整流器 MG=中间继电器 Xb1 Xb2=限位开关
