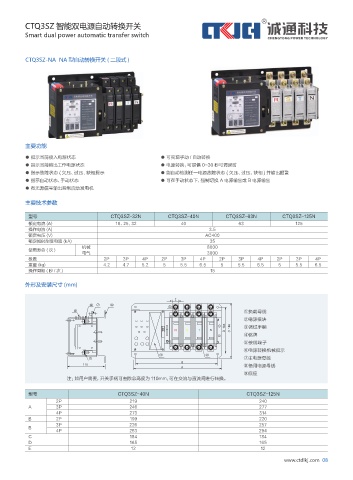

CTQ3SZ 智能双电源自动转换开关
Smart• dual• power• automatic• transfer• switch

CTQ3SZ-NA NA 型自动转换开关 ( 二段式 )

主要功能

● 指示当前接入电源状态 ● 可实现手动 / 自动转换
● 指示当前输出工作电源状态 ● 电源转换，可提供 0~30 秒可调延时
● 指示故障状态 ( 欠压、过压、缺相提示 ● 能自动检测任一电源故障状态 ( 欠压、过压、缺相 ) 并输出报警
● 指示自动状态、手动状态 ● 可在手动状态下，强制切换 A 电源输出或 B 电源输出
● 有无源信号输出控制启动发电机

主要技术参数

型号 CTQ3SZ-32N CTQ3SZ-40N CTQ3SZ-63N CTQ3SZ-125N
额定电流 (A) 16、25、32 40 63 125
操作电流 (A) 3.5
额定电压 (V) AC400
额定短时耐受电流 (kA) 35
机械 8000
使用寿命 ( 次 )
电气 3000
极数 2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P
重量 (kg) 4.2 4.7 5.2 5 5.5 6.5 5 5.5 6.5 5 5.5 6.5
操作周期 ( 秒 / 次 ) 15
外形及安装尺寸 (mm)

E
⑥ ⑦ ⑧
⑤
④ ①负载母线
②电源模块
D 165 C 186 ③调试手柄
R S T N
④铭牌
ON ⑤接线端子
⑥电源转换机械指示
③ ②
① ⑦主电源母线
B
110 ⑧备用电源母线
A
⑨底座
注：如用户需要，开关手柄可去除总高度为 110mm, 可在交流与直流间进行转换。
型号 CTQ3SZ-40N CTQ3SZ-125N
2P 219 240
A 3P 246 277
4P 273 314
B 2P 199 220
3P 226 257
B
4P 253 294
C 184 184
D 165 165
E 12 12
