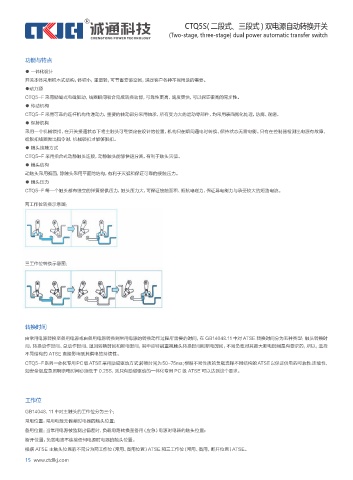

CTQ5S( 二段式、三段式 ) 双电源自动转换开关
(Two-stage, three-stage) dual power automatic transfer switch

功能与特点
● 一体化设计
开关本体采用积木式结构，体积小，重量轻，可节省安装空间，满足客户各种不同用途的需要。
●动力源
CTQ5-F 采用励磁式电磁驱动，线圈瞬间吸合完成转换功能，可靠性更高、速度更快，可以保证很高的同步性。
● 传动机构
CTQ5-F 采用可靠的连杆机构传递动力，重要的转动部分采用轴承，所有受力大的运动零部件，均采用表面氮化处理，防腐、耐磨。
● 保持机构
采用一个机械锁扣，在开关接通状态下将主触头可靠锁定在设计的位置，机构只在瞬间通电时转换，保持状态无需电能。只有在控制器检测出电源有故障，
给脱扣线圈发出指令时，机械锁扣才能够脱扣。
● 触头接触方式
CTQ5-F 采用拍合式动静触头连接，动静触头能够快速分离，有利于触头灭弧。
● 触头结构
动触头采用弧面，静触头采用平面的结构，有利于灭弧和保证可靠的接触压力。
● 触头压力
CTQ5-F 每一个触头都有独立的弹簧提供压力，触头压力大，可保证接触面积、抵抗电磁力、保证导电能力与承受较大的短路电流。
两工作位转换示意图：

三工作位转换示意图：
三工作位转换示意图：

转换时间

由常用电源转换至备用电源或由备用电源转换到常用电源的转换动作过程所需要的时间，在 GB14048.11 中对 ATSE 转换时间分为五种类型：触头转换时
间、转换动作时间、总动作时间、返回转换时间和断电时间，其中应特别重视触头转换时间和断电时间，不同负载对其最大断电时间是有要求的，所以，选择
不同结构的 ATSE 直接影响到其供电的持续性。
CTQ5-F系列一体化专用PC级 ATSE 采用励磁驱动方式，转换时间为50-75ms;根据不同性质的负载选择不同结构的ATSE以保证供电的可靠性、连续性，
如安全级应急照明断电时间必须低于 0.25S，则只有励磁驱动的一体化专用 PC 级 ATSE 可以达到这个要求。

工作位

GB14048. 11 中对主触头的工作位分为三个：
常用位置：常用电源无偏差时电器的触头位置；
备用位置：当常用电源被监测出偏差时，负载电路转换至备用（应急）电源时电器的触头位置；
断开位置：负载电路不连接任何电源时电器的触头位置。
根据 ATSE 主触头位置的不同分为两工作位（常用、备用位置）ATSE 和三工作位（常用、备用、断开位置）ATSE。
