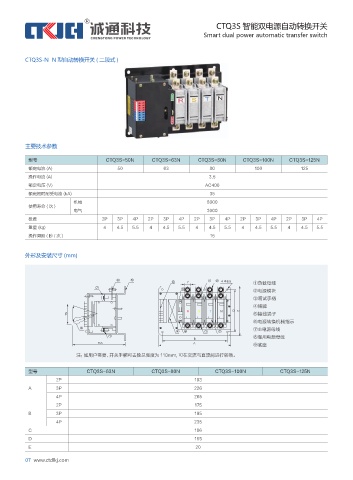

Page 14 - 浙江诚通电力科技有限公司

CTQ3S 智能双电源自动转换开关
Smart• dual• power• automatic• transfer• switch

CTQ3S-N N 型自动转换开关 ( 二段式 )

主要技术参数

型号 CTQ3S-50N CTQ3S-63N CTQ3S-80N CTQ3S-100N CTQ3S-125N
额定电流 (A) 50 63 80 100 125
操作电流 (A) 3.5
额定电压 (V) AC400
额定短时耐受电流 (kA) 35
机械 8000
使用寿命 ( 次 )
电气 3000
极数 2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P 2P 3P 4P
重量 (kg) 4 4.5 5.5 4 4.5 5.5 4 4.5 5.5 4 4.5 5.5 4 4.5 5.5
操作周期 ( 秒 / 次 ) 15

外形及安装尺寸 (mm)

⑧ ⑨ ⑦ ⑧ 4-Φ8.5
⑤ E ①负载母线
⑦ ⑥
②电源模块
③调试手柄
ON
④铭牌
R S T N D C
75 ⑤接线端子
⑥电源转换机械指示
ON
③ ⑦主电源母线
④ ⑥ ① ②
① ⑧备用电源母线
B
155 A
⑨底座
注：如用户需要，开关手柄可去除总高度为 110mm, 可在交流与直流间进行转换。
型号 CTQ3S-63N CTQ3S-80N CTQ3S-100N CTQ3S-125N
2P 193
A 3P 226
4P 265
2P 175
B 3P 195
4P 235
C 186
D 165
E 20
