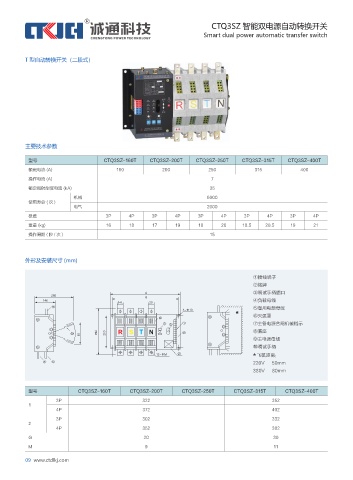

CTQ3SZ 智能双电源自动转换开关
Smart• dual• power• automatic• transfer• switch

T 型自动转换开关（二段式）

主要技术参数

型号 CTQ3SZ-160T CTQ3SZ-200T CTQ3SZ-250T CTQ3SZ-315T CTQ3SZ-400T
额定电流 (A) 160 200 250 315 400
操作电流 (A) 7
额定短时耐受电流 (kA) 35
机械 6000
使用寿命 ( 次 )
电气 2000
极数 3P 4P 3P 4P 3P 4P 3P 4P 3P 4P
重量 (kg) 16 18 17 19 18 20 18.5 20.5 19 21
操作周期 ( 秒 / 次 ) 15

外形及安装尺寸 (mm)

①接线端子
②铭牌
A ③调试手柄插口
295
B
146 ④负载母线
9-G 20
⑨ ⑤备用电源母线
4-Φ10
⑥灭弧罩
⑥
⑦ ③ ① ⑦主备电源合闸机械指示
⑩ 60 292 200 ⑧ ⑧底座
⑨主电源母线
⑩调试手柄
12-ΦM ② 飞弧距离：
④ ⑤ 220V 50mm
380V 80mm

型号 CTQ3SZ-160T CTQ3SZ-200T CTQ3SZ-250T CTQ3SZ-315T CTQ3SZ-400T
3P 322 352
1
4P 372 402
3P 302 332
2
4P 352 382
G 20 30
M 9 11
09• • www.ctdlkj.com
