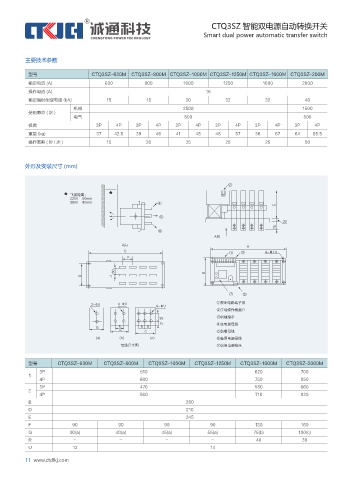

CTQ3SZ 智能双电源自动转换开关
Smart• dual• power• automatic• transfer• switch

主要技术参数

型号 CTQ3SZ-630M CTQ3SZ-800M CTQ3SZ-1000M CTQ3SZ-1250M CTQ3SZ-1600M CTQ3SZ-200M
额定电流 (A) 630 800 1000 1250 1600 2000
操作电流 (A) 16
额定短时耐受电流 (kA) 15 18 20 32 32 40
机械 2500 1500
使用寿命 ( 次 )
电气 500 500
极数 3P 4P 3P 4P 3P 4P 3P 4P 3P 4P 3P 4P
重量 (kg) 37 42.5 39 46 41 48 48 57 36 67 64 85.5
操作周期 ( 秒 / 次 ) 15 20 25 25 25 50

外形及安装尺寸 (mm)

②
飞弧距离：
220V 50mm
380V 80mm ④
E
⑤
20
75
⑥
A向
A向 A
C ① ③ 4-Φ14
F

60 B
D U

⑦ ③
2-ΦU 4-ΦU 6-ΦU ①控制电路端子排
②手动操作柄插口
35 ③机械指示
15 ④主电源母线
G R R R
G
G ⑤负载母线
(a) (b) (c) ⑥备用电源母线
母线尺寸图 ⑦合闸电源指示

型号 CTQ3SZ-630M CTQ3SZ-800M CTQ3SZ-1000M CTQ3SZ-1250M CTQ3SZ-1600M CTQ3SZ-2000M
3P 510 620 700
1
4P 600 750 850
3P 470 580 660
2
4P 560 710 820
B 280
D 210
E 245
F 90 90 90 90 130 160
G 30(a) 40(a) 45(a) 55(a) 75(b) 100(c)
R - - - - 40 30
U 12 14
11• • www.ctdlkj.com
