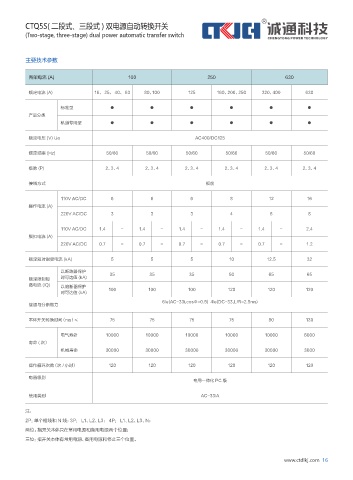

CTQ5S( 二段式、三段式 ) 双电源自动转换开关
(Two-stage, three-stage) dual power automatic transfer switch

主要技术参数

壳架电流 (A) 100 250 630

额定电流 (A) 16、 25、 40、 63 80、100 125 160、200、250 320、400 630

标准型 ● ● ● ● ● ●
产品分类
轨道专用型 ● ● ● ● ● ●

额定电压 (V) Ue AC400/DC125

额定频率 (Hz) 50/60 50/60 50/60 50/60 50/60 50/60

极数 (P) 2、3、4 2、3、4 2、3、4 2、3、4 2、3、4 2、3、4

接线方式 板前

110V AC/DC 6 6 6 8 12 16
操作电流 (A)
220V AC/DC 3 3 3 4 6 8

110V AC/DC 1.4 - 1.4 - 1.4 - 1.4 - 1.4 - 2.4
脱扣电流 (A)
220V AC/DC 0.7 - 0.7 - 0.7 - 0.7 - 0.7 - 1.2

额定短时耐受电流 (kA) 5 5 5 10 12.5 32

以断路器保护 35 35 35 50 65 65
额定限制短 时可达值 (kA)
路电流 (IQ) 以熔断器保护
时可达值 (kA) 100 100 100 120 120 120
6le(AC-33i,cosΦ=0.5) 4le(DC-33,L/R=2.5ms)
接通与分断能力

本体开关转换时间（ms）≤ 75 75 75 75 80 130

电气寿命 10000 10000 10000 10000 10000 6000
寿命 ( 次）
机械寿命 30000 30000 30000 30000 30000 3000

操作循环次数（次 / 小时） 120 120 120 120 120 120

电器级别
专用一体化 PC 级

使用类别 AC-33iA

注：
2P：单个相线和 N 线；3P： L1、L2、L3； 4P： L1、L2、L3、N；
两位：指开关本体只在常用电源和备用电源两个位置；
三位：指开关本体有常用电源、备用电源和停止三个位置。
