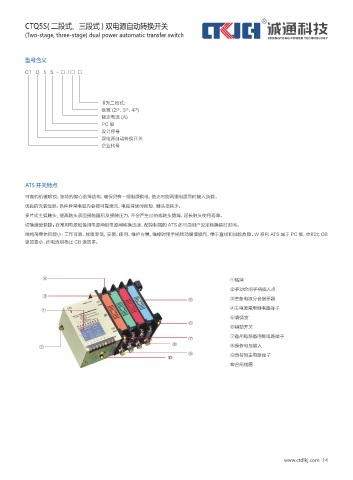

CTQ5S( 二段式、三段式 ) 双电源自动转换开关
(Two-stage, three-stage) dual power automatic transfer switch
型号含义
CT Q 5 S - □ / □ □
Ⅱ为二段式；
极数 (2P、3P、4P)
额定电流 (A)
PC 级
设计序号
双电源自动转换开关
企业代号
ATS 开关特点
可靠的机械联锁：独特的偏心选择结构，确保只有—组电源供电，绝无可能两组电源同时接入负载。
优良的灭弧性能：各种异常电弧均会被可靠熄灭，电孤持续时间短．触头损耗少。
多片式主弧触头：提高触头表面接触面积及接触压力，不会产生过热或触头熔焊，延长触头使用寿命。
切换速度快捷：在常用电源和备用电源两组电源间转换迅速，配控制器的 ATS 还可由用户设定转换延时时间。
结构简单体积较小：工作可靠、故障率低，安装、使用、维护方便，维修时用手柄转动缓慢操作，便于查找和排除故障。W 系列 ATS 属于 PC 级，体积比 CB
级的要小，而电流规格比 CB 级的多。
④ ①铭牌
②手动合闸手柄插入点
③
⑤ ③主备电源分合指示器
④主电源常用侧电路端子
①
⑤清弧室
⑥
⑥辅助开关
⑦备用电源备用侧电路端子
⑦
⑧
② ⑧操作电压输入
⑨ ⑨负荷侧主电路端子
⑩
⑩合闸线圈
