10kV 变压器台成套设备
10kV transformer Taiwan complete sets of equipment
组合方案 2

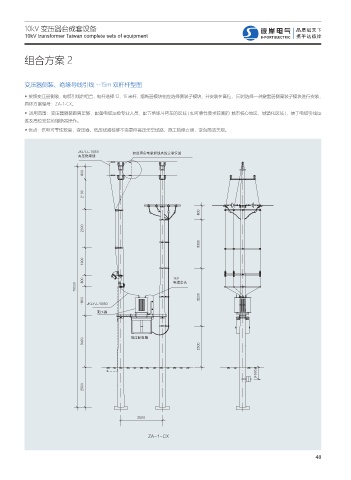

变压器侧装、绝缘导线引线 --15m 双杆杆型图
◆ 按照变压器侧装，电缆引线的组合，电杆选择 12、15 米杆，熔断器模块相应选择侧装子模块，并安装在高位， 同时选择一种避雷器侧高装子模块进行安装，
具体方案编号：ZA-1-CX。
◆ 适用范围：变压器侧装距离足够，配备电缆运检专业人员，配置绝缘斗臂车的区域 ( 如可靠性要求较高的 城市核心地区、城镇化区域 )，便于电缆引线运
维及高位安装的熔断器操作。
◆ 优点：供电可靠性较高，变压器、低压线路检修不需要停高压架空线路，施工检修方便，变台简洁美观。
