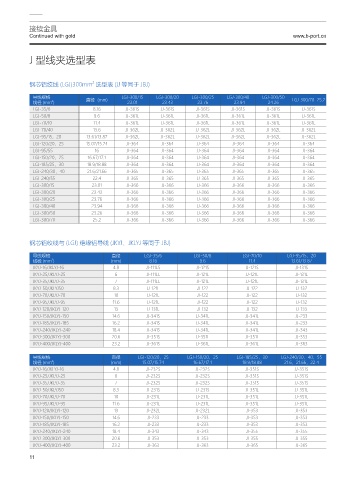

接续金具
Continued with gold www.b-port.cn
J 型线夹选型表
2
钢芯铝绞线 (LGJ)300mm 选型表 (JJ 等同于 JBJ)
导线规格 LGJ-300/15 LGJ-300/20 LGJ-300/25 LGJ-300/40 LGJ-300/50
线径 (mm ) 直径 (mm) 23.01 23.43 23.76 23.94 24.26 LGJ-300/70 25.2
2
LGJ-35/6 8.16 JJ-361S JJ-361S JJ-361S JJ-361S JJ-361S JJ-361S
LGJ-50/8 9.6 JJ-361L JJ-361L JJ-361L JJ-361L JJ-361L JJ-361L
LGJ-70/10 11.4 JJ-361L JJ-361L JJ-361L JJ-361L JJ-361L JJ-361L
LGJ-70/40 13.6 JJ-362L JJ-362L JJ-362L JJ-362L JJ-362L JJ-362L
LGJ-95/15，20 13.61/13.87 JJ-362L JJ-362L JJ-362L JJ-362L JJ-362L JJ-362L
LGJ-120/20，25 15.07/15.74 JJ-364 JJ-364 JJ-364 JJ-364 JJ-364 JJ-364
LGJ-95/55 16 JJ-364 JJ-364 JJ-364 JJ-364 JJ-364 JJ-364
LGJ-150/20，25 16.67/17.1 JJ-364 JJ-364 JJ-364 JJ-364 JJ-364 JJ-364
LGJ-185/25，30 18.9/18.88 JJ-364 JJ-364 JJ-364 JJ-364 JJ-364 JJ-364
LGJ-240/30，40 21.6/21.66 JJ-365 JJ-365 JJ-365 JJ-365 JJ-365 JJ-365
LGJ-240/55 22.4 JJ-365 JJ-365 JJ-365 JJ-365 JJ-365 JJ-365
LGJ-300/15 23.01 JJ-366 JJ-366 JJ-366 JJ-366 JJ-366 JJ-366
LGJ-300/20 23.43 JJ-366 JJ-366 JJ-366 JJ-366 JJ-366 JJ-366
LGJ-300/25 23.76 JJ-366 JJ-366 JJ-366 JJ-366 JJ-366 JJ-366
LGJ-300/40 23.94 JJ-366 JJ-366 JJ-366 JJ-366 JJ-366 JJ-366
LGJ-300/50 23.26 JJ-366 JJ-366 JJ-366 JJ-366 JJ-366 JJ-366
LGJ-300/70 25.2 JJ-366 JJ-366 JJ-366 JJ-366 JJ-366 JJ-366
钢芯铝绞线与 (LGJ) 绝缘铝导线 (JKYJ、JKLYJ 等同于 JBJ)
导线规格 直径 LGJ-35/6 LGJ-50/8 LGJ-70/10 LGJ-95/15，20
2
线径 (mm ) (mm) 8.16 9.6 11.4 13.61/13.87
JKYJ-16/JKLYJ-16 4.8 JJ-111LS JJ-121S JJ-121S JJ-131S
JKYJ-25/JKLYJ-25 6 JJ-111LL JJ-121L JJ-121L JJ-131L
JKYJ-35/JKLYJ-35 7 JJ-111LL JJ-121L JJ-121L JJ-131L
JKYJ-50/JKLYJ50 8.3 JJ-121L JJ-122 JJ-122 JJ-132
JKYJ-70/JKLYJ-70 10 JJ-121L JJ-122 JJ-122 JJ-132
JKYJ-95/JKLYJ-95 11.6 JJ-121L JJ-122 JJ-122 JJ-132
JKYJ-120/JKLYJ-120 13 JJ-131L JJ-132 JJ-132 JJ-133
JKYJ-150/JKLYJ-150 14.6 JJ-341S JJ-341L JJ-341L JJ-233
JKYJ-185/JKLYJ-185 16.2 JJ-341S JJ-341L JJ-341L JJ-233
JKYJ-240/JKLYJ-240 18.4 JJ-341S JJ-341L JJ-341L JJ-343
JKYJ-300/JKLYJ-300 20.6 JJ-351S JJ-351L JJ-351L JJ-353
JKYJ-400/JKLYJ-400 23.2 JJ-361S JJ-361L JJ-361L JJ-363
导线规格 直径 LGJ-120/20，25 LGJ-150/20，25 LGJ-185/25，30 LGJ-240/30，40，55
2
线径 (mm ) (mm) 15.07/15.74 16.67/17.1 18.9/18.88 21.6，21.66，22.4
JKYJ-16/JKLYJ-16 4.8 JJ-232S JJ-232S JJ-351S JJ-351S
JKYJ-25/JKLYJ-25 6 JJ-232S JJ-232S JJ-351S JJ-351S
JKYJ-35/JKLYJ-35 7 JJ-232S JJ-232S JJ-351S JJ-351S
JKYJ-50/JKLYJ50 8.3 JJ-231S JJ-231S JJ-351L JJ-351L
JKYJ-70/JKLYJ-70 10 JJ-231L JJ-231L JJ-351L JJ-351L
JKYJ-95/JKLYJ-95 11.6 JJ-231L JJ-231L JJ-351L JJ-351L
JKYJ-120/JKLYJ-120 13 JJ-232L JJ-232L JJ-353 JJ-353
JKYJ-150/JKLYJ-150 14.6 JJ-233 JJ-233 JJ-353 JJ-353
JKYJ-185/JKLYJ-185 16.2 JJ-233 JJ-233 JJ-353 JJ-353
JKYJ-240/JKLYJ-240 18.4 JJ-343 JJ-343 JJ-355 JJ-355
JKYJ-300/JKLYJ-300 20.6 JJ-353 JJ-353 JJ-355 JJ-355
JKYJ-400/JKLYJ-400 23.2 JJ-363 JJ-363 JJ-365 JJ-365
