防爆电气系列

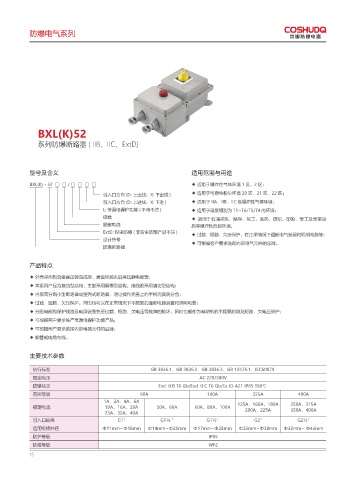

BXL(K)52

系列防爆断路器 ( IIB、IIC、ExtD)

型号及含义 适用范围与用途

BXL(K) - 52 □ □ / □ □ □ □ ◆ 适用于爆炸性气体环境 1 区、2区；
引入口方向 (D: 上出线；X: 下出线 ) ◆ 适用于可燃性粉尘环境 20 区、21 区、22 区；
引入口方向 (D: 上进线；X: 下进 ) ◆ 适用于 IIA、IIB、IIC 级爆炸性气体环境；
L: 带漏电保护功能 ( 不带不注 ) ◆ 适用于温度组别为 T1~T6/T5/T4 的环境；
极数 ◆ 适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设
额定电流 施等爆炸性危险环境；
ExtD: 粉尘防爆 ( 非粉尘防爆产品不注 )
◆ 过载、短路、欠压保护，在正常情况下通断电气装置和照明电路等；
设计序号
◆ 可根据客户要求选配内部电气元件的品牌。
防爆断路器

产品特点

◆ 外壳采用铝合金高压铸造成型，表面经抛丸后高压静电喷塑；
◆ 本系列产品为复合型结构，主腔采用隔爆型结构，接线腔采用增安型结构；
◆ 内装高分断小型断路器或塑壳式断路器，通过操作壳盖上的手柄而实现分合；
◆ 过载、短路、欠压保护，同时也可以在正常情况下不频繁的通断电器装置和照明电路；
◆ 分配电能和保护线路及电源设备免受过载、短路、欠电压等故障的损坏，同时也能作为电动机的不频繁起动及短路、欠电压保护；
◆ 可根据用户要求生产带漏电保护功能产品；
◆ 可根据用户要求选择内部电器元件的品牌；
◆ 钢管或电缆布线。

主要技术参数

执行标准 GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC60079
额定电压 AC 220/380V
防爆标志 Exd II B T6 Gb/Exd II C T6 Gb/Ex tD A21 IP65 T80℃
壳架等级 60A 100A 225A 400A
1A、2A、4A、6A
额定电流 10A、16A、20A 50A、60A 60A、80A、100A 125A、160A、180A 250A、315A
350A、400A
200A、225A
25A、32A、40A
引入口规格 G1" G1¼ " G1½" G2" G2½"
适用电缆外径 Ф11mm~Ф18mm Ф14mm~Ф25mm Ф17mm~Ф28mm Ф25mm~Ф38mm Ф32mm~ Ф45mm
防护等级 IP65
防腐等级 WF2
15
