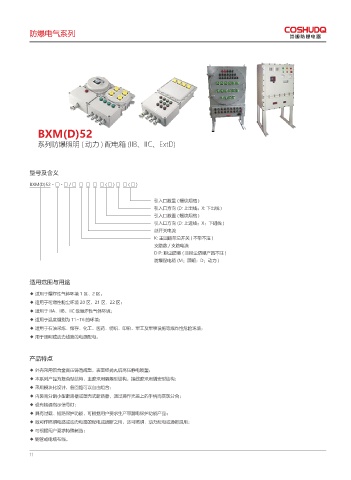

Page 14 - 乐清市崇顺电器有限公司

防爆电气系列

BXM(D)52

系列防爆照明 ( 动力 ) 配电箱 (IIB、IIC、ExtD)

型号及含义

BXM(D)52 - □ - □ / □ □ □ □ □ ( □ ) □ □ ( □ )

引入口数量 ( 螺纹规格 )
引入口方向 (D: 上出线；X: 下出线 )
引入口数置 ( 螺纹规格 )
引入口方向 (D: 上进线：X：下进线 )
总开关电流
K: 主回路带总开关 ( 不带不注 )
支路数 / 支路电流
DIP: 粉尘防爆 ( 非粉尘防爆产品不注 )
防爆配电箱 (M：照明；D：动力 )

适用范围与用途

◆ 适用于爆炸性气体环境 1 区、2区：
◆ 适用于可燃性粉尘环境 20 区、21 区、22 区；
◆ 适用于 IIA、IIB、IIC 级爆炸性气体环境；
◆ 适用于温度组别为 T1~T6 的环境；
◆ 适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险环境；
◆ 用于照明或动力线路的电源配电。

产品特点

◆ 外壳采用铝合金高压铸造成型，表面经抛丸后高压静电喷塑；
◆ 本系列产品为复合型结构，主腔采用隔爆型结构，接线腔采用增安型结构；
◆ 采用模块化设计，各回路可以自由组合；
◆ 内装高分断小型断路器或塑壳式断路器，通过操作壳盖上的手柄而实现分合；
◆ 设有接通指示信号灯；
◆ 具有过载、短路保护功能，可根据用户要求生产带漏电保护功能产品；
◆ 既可作照明电路或动力电路的配电或通断之用，还可照明、动力配电或通断混用；
◆ 可根据用户要求特殊制造；
◆ 钢管或电缆布线。

11
