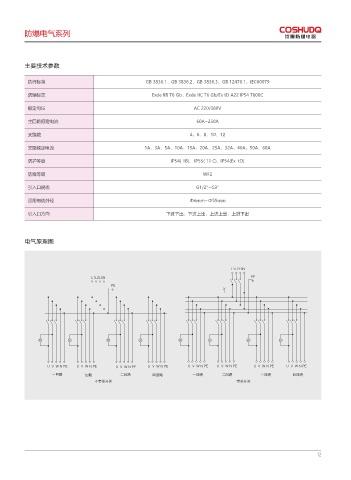

Page 15 - 乐清市崇顺电器有限公司

防爆电气系列

主要技术参数

执行标准 GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC60079

防爆标志 Exde lIB T6 Gb、Exde IIC T6 Gb/Ex tD A22 lP54 T800C

额定电压 AC 220/380V

主回路额定电流 60A~250A
支路数 4、6、8、10、12

支路额定电流 1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A

防护等级 IP54( IIB). IP55( 11 C). IP54(Ex tD)

防腐等级 WF2

引入口规格 G1/2"~G3"
适用电缆外径 Ф6mm~Ф55mm

引入口方向 下进下出、下迸上出、上进上出、上进下出

电气原理图

- - - /
- - - / 1&
1&

6 7 8 / 1& 6 7 8 / 1& 6 7 8 / 1& 6 7 8 / 1& 6 7 8 / 1& 6 7 8 / 1& 6 7 8 / 1& 6 7 8 / 1&
̬ఊ䌛 θఊ䌛 ̵ఊ䌛 ఇఊ䌛 ̬ఊ䌛 θఊ䌛 ̵ఊ䌛 ఇఊ䌛
̹ፒᕧᐬڟ ፒᕧᐬڟ

12
