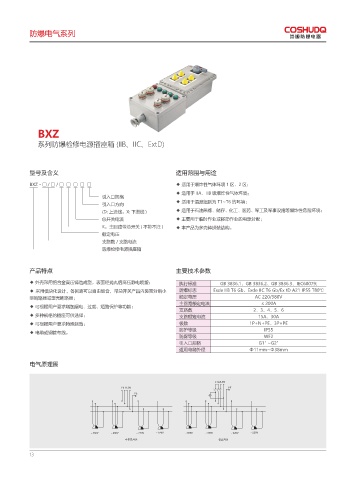

防爆电气系列

BXZ

系列防爆检修电源插座箱 (IIB、IIC、ExtD)

型号及含义 适用范围与用途

BXZ - □ / □ / □ □ □ □ □ ◆ 适用于爆炸性气体环境 1 区、2区；
◆ 适用于 IIA、IIB 级爆炸性气体环境：
引入口规格
引入口方向 ◆ 适用于温度组别为 T1~T6 的环境；
(D: 上进线：X: 下进线 ) ◆ 适用于石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险环境；
总开关电流 ◆ 主要用于临时作业或移动作业的电源分配；
K：主回路带总开关 ( 不带不注 ) ◆ 本产品为多壳体拼装结构。
额定电压
支路数 / 支路电流
防爆检修电源插座箱

产品特点 主要技术参数
◆ 外壳采用铝合金高压铸造成型，表面经抛丸后高压静电喷塑； 执行标准 GB 3836.1、GB 3836.2、GB 3836.3、IEC60079;
◆ 采用模块化设计，各回路可以自由组合，带总开关产品内装高分断小 防爆标志 Exde IIB T6 Gb、Exde IIC T6 Gb/Ex tD A21 IP55 T80℃
型断路器或塑壳断路器； 额定电压 AC 220/380V
主回路额定电流 ≤ 200A
◆ 可根据用户要求增加漏电、过载、短路保护等功能；
支路数 2、3、4、5、6
◆ 多种规格的插座可供选择； 支路额定电流 15A、30A
◆ 可根据用户要求特殊制造； 极数 1P+N+PE、3P+PE
防护等级 IP55
◆ 电缆或钢管布线。
防腐等级 WF2
引入口规格 G1" ~G2"
适用电缆外径 Ф11mm~Ф38mm

电气原理图

- - - /
- - - / 1&
1&

嗡 7 嗡 7 嗡 7 嗡 7 嗡 7 嗡 7 嗡 7 嗡 7
̹ፒᕧᐬڟ ፒᕧᐬڟ

13
