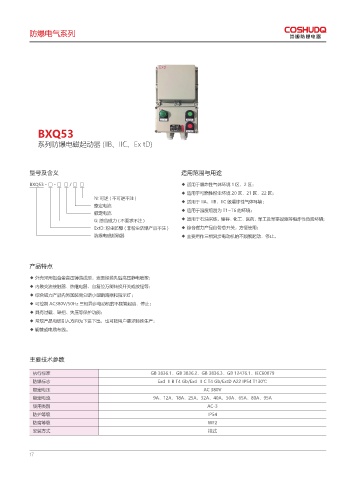

Page 20 - 乐清市崇顺电器有限公司

防爆电气系列

BXQ53

系列防爆电磁起动器 (IIB、IIC、Ex tD)

型号及含义 适用范围与用途

BXQ53 - □ - □ □ / □ □ ◆ 适用于爆炸性气体环境 1 区、2区；
◆ 适用于可燃性粉尘环境 20 区、21 区、22 区；
N: 可逆 ( 不可逆不注 )
◆ 适用于 IIA、IIB、IIC 级爆炸性气体环境；
整定电流
额定电流 ◆ 适用于温度组别为 T1~T6 的环境；
G: 综合磁力 ( 不要求不注 ) ◆ 适用于石油采炼、 储存、 化工、 医药、 军工及军事设施等爆炸性危险环境；
ExtD: 粉尘防爆 ( 非粉尘防爆产品不注 ) ◆ 综合磁力产品自带总开关，方便使用；
防爆电磁起动器 ◆ 主要用作三相异步电动机的不频繁起动、停止。

产品特点

◆ 外壳采用铝合金高压铸造成型，表面经抛丸后高压静电喷塑；
◆ 内装交流接触器、热继电器、自复位万能转换开关或按钮等；
◆ 综合磁力产品内另加装高分断小型断路器和指示灯；
◆ 可控制 AC380V/50Hz 三相异步电动机的不频繁起动、停止；
◆ 具有过载、缺相、失压等保护功能；
◆ 常规产品电缆引入方向为下进下出，也可按用户要求特殊生产；
◆ 钢管或电缆布线。

主要技术参数

执行标准 GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC60079
防爆标志 Exd II B T4 Gb/Exd II C T4 Gb/ExtD A22 IP54 T130℃
额定电压 AC 380V
额定电流 9A、12A、18A、25A、32A、40A、50A、65A、80A、95A
使用类别 AC-3
防护等级 IP54
防腐等级 WF2
安装方式 挂式
