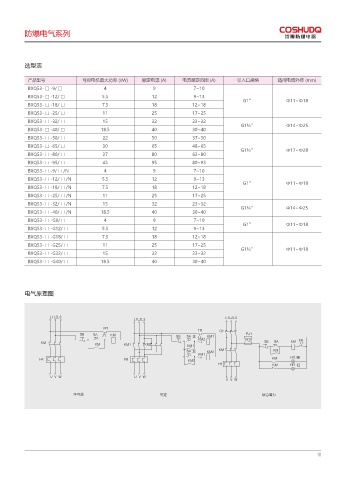

Page 21 - 乐清市崇顺电器有限公司

防爆电气系列

选型表

产品型号 可控电机最大功率 (kW) 额定电流 (A) 电流整定范围 (A) 引入口规格 适用电缆外径 (mm)
BXQ53- □ -9/ □ 4 9 7~10
BXQ53- □ -12/ □ 5.5 12 9~13
G1” Ф11~Ф18
BXQ53- □ -18/ □ 7.5 18 12~18
BXQ53- □ -25/ □ 11 25 17~25
BXQ53- □ -32/ □ 15 32 23~32
G1¼” Ф14~Ф25
BXQ53- □ -40/ □ 18.5 40 30~40
BXQ53- □ -50/ □ 22 50 37~50
BXQ53- □ -65/ □ 30 65 48~65
G1½” Ф17~Ф28
BXQ53- □ -80/ □ 37 80 63~80
BXQ53- □ -95/ □ 45 95 80~93
BXQ53- □ -9/ □ /N 4 9 7~10
BXQ53- □ -12/ □ /N 5.5 12 9~13
G1” Ф11~Ф18
BXQ53- □ -18/ □ /N 7.5 18 12~18
BXQ53- □ -25/ □ /N 11 25 17~25
BXQ53- □ -32/ □ /N 15 32 23~32
G1¼” Ф14~Ф25
BXQ53- □ -40/ □ /N 18.5 40 30~40
BXQ53- □ -G9/ □ 4 9 7~10
G1” Ф11~Ф18
BXQ53- □ -G12/ □ 5.5 12 9~13
BXQ53- □ -G18/ □ 7.5 18 12~18
BXQ53- □ -G25/ □ 11 25 17~25
G1¼” Ф11~Ф18
BXQ53- □ -G32/ □ 15 32 23~32
BXQ53- □ -G40/ □ 18.5 40 30~40

电气原理图

- - - - - -
- - -
'3
'3 2'
4# 4" ,. 4# 4" ₏ ,. '6
,. '6
,. 4# 4" ,. '3
,. ,. ,. ,.
,. ,.
4" ࣹ ,.
,.
'3 '3 ,. ,. )( 㐫
'3 ,. )3 ㏎
6 7 8 6 7 8
6 7 8
̹छ䔲 छ䔲 㐨ऴⷭ߇

18
