防爆电气系列

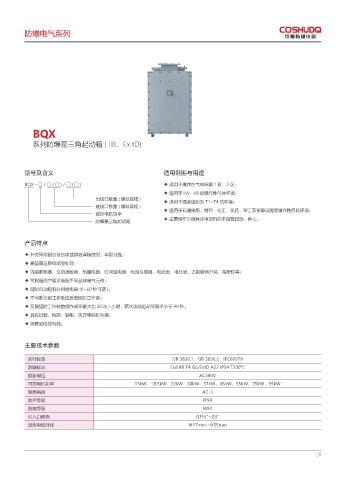

BQX

系列防爆星三角起动箱 ( IIB、Ex tD)

型号及含义 适用范围与用途

BQX - □ / □ ( □ ) / □ ( □ ) ◆ 适用于爆炸性气体环境 1 区、2区；
◆ 适用于 IIA、IIB 级爆炸性气体环境：
出线口数量 ( 螺纹规格 )
◆ 适用于温度组别为 T1~T4 的环境；
进线口数量 ( 螺纹规格 )
◆ 适用于石油采炼、储存、化工、医药、军工及军事设施等爆炸性危险环境；
被控电机功率
防爆星三角起动箱 ◆ 主要用作三相异步电动机的不频繁起动、停止。

产品特点
◆ 外壳采用铝合金压铸或钢板焊接成型，牢固可靠；
◆ 表面高压静电喷塑处理；
◆ 内装断路器、交流接触器、热继电器、时间继电器、电流互感器、电流表、电压表、万能转换开关、指示灯等；
◆ 可根据用户要求装配不同品牌电气元件；
◆ 延时自动控制时间继电器 (0~60 秒可调 )；
◆ 不间断长期工作制或反复短时工作制；
◆ 反复短时工作制的操作频率最大为 30 次 / 小时，两次连续起动间隙不小于 90 秒；
◆ 具有过载、短路、缺相、失压等保护功能；
◆ 钢管或电缆布线。

主要技术参数
执行标准 GB 3836.1、GB 3836.2、IEC60079
防爆标志 Exd IIB T4 Gb/ExtD A22 IP54 T200℃
额定电压 AC380V
可控电机功率 15kW、18.5kW、22kW、30kW、37kW、45kW、55kW、75kW、95kW
使用类别 AC-3
防护等级 IP54
防腐等级 WF2
引入口规格 G1½"~G3"
适用电缆外径 Ф17mm~Ф55mm
