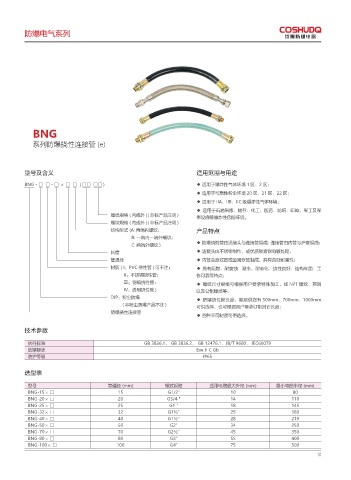

防爆电气系列



















            BNG

            系列防爆挠性连接管 (e)




          型号及含义                                                      适用范围与用途

          BNG - □  □ - □ × □  □  ( □□  □□ )                          ◆ 适用于爆炸性气体环境 1 区、2区;
                                                                     ◆ 适用于可燃性粉尘环境 20 区、21 区、22区;
                                                                     ◆ 适用于 IIA、IIB、IIC 级爆炸性气体环境 ;
                                                                     ◆ 适用于石油采炼、储存、化工、医药、纺织、印染、军工及军
                                       螺纹规格 ( 内或外 )( 非标产品注明 )
                                                                     事设施等爆炸性危险环境。
                                       螺纹规格 ( 内或外 )( 非标产品注明 )
                                       结构型式 (A: 两端内螺纹;               产品特点
                                                       B: 一端内一端外螺纹;
                                                       C: 两端外螺纹 )    ◆ 防爆挠性管由活接头与连接管组成;连接管由内管与护套组成;
                                       长度                            ◆ 活接头由不锈钢制作,或优质碳素钢电镀处理;
                                       管通径                           ◆ 内管由波纹管或金属软管制成,具有良好耐腐性;
                                       材质 ( I:PVC 挠性管 ( 可不注;         ◆ 具有阻燃、耐腐蚀、耐水、耐老化、挠性良好、结构牢固、工
                                                 II:不锈钢挠性管;          作可靠等特点;
                                                 Ⅲ:钢编挠性管;            ◆ 螺纹尺寸规格可根据用户要求特殊加工,如 NPT 螺纹、英制
                                                 IV:透明挠性管 )          以及公制螺纹等;
                                       DIP:粉尘防爆                      ◆ 防爆挠性管长度,常规供货有 500mm、700mm、1000mm
                                                ( 非粉尘防爆产品不注 )
                                                                     可供选择,也可根据用户需求订制其它长度;
                                       防爆挠性连接管
                                                                     ◆ 四种不同材质可供选择。
          技术参数

           执行标准                                    GB 3836.1、 GB 3836.2、 GB 12476.1、JB/T 9600、 IEC60079
           防爆标志                                                      Exe II C Gb
           防护等级                                                        IP65

          选型表

           型号                         管通径 (mm)            螺纹规格           适用电缆最大外径 (mm)          最小弯曲半径 (mm)
           BNG-15×□                       15               G1/2"                10                    80
           BNG-20×□                       20               G3/4 "               14                   110
           BNG-25×□                       25               G1 "                 18                   145
           BNG-32×□                       32               G1¼"                 25                   180
           BNG-40×□                       40               G1½"                 28                   210
           BNG-50×□                       50               G2"                  34                   250
           BNG-70×□                       70               G2½"                 45                   350
           BNG-80×□                       80               G3"                  55                   400
           BNG-100×□                     100               G4"                  75                   500
