防爆电气系列

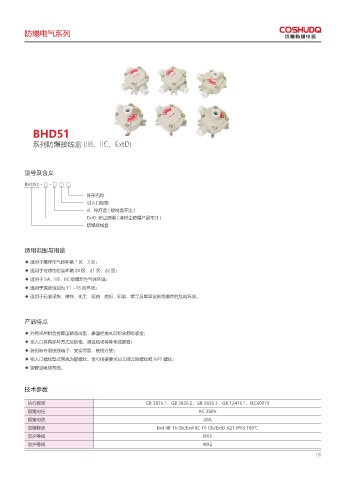

BHD51

系列防爆接线盒 (IIB、IIC、ExtD)

型号及含义

BHD51 - □ - □ □ □
外形名称
引入口规格
d：吊灯盒 ( 接线盒不注 )
ExtD: 粉尘防爆 ( 非粉尘防爆产品不注 )
防爆接线盒

适用范围与用途

◆ 适用于爆炸性气体环境 1 区、2区；
◆ 适用于可燃性粉尘环境 20 区、21 区、22 区；
◆ 适用于 IIA、IIB、IIC 级爆炸性气体环境；
◆ 适用于温度组别为 T1 ~T6 的环境；
◆ 适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险环境。

产品特点

◆ 外壳采用铝合金高压铸造成型，表面经抛丸后粉末静电喷塑；
◆ 引入口具有多种方式及规格，满足现场各种布线需要；
◆ 防扭转专用接线端子，安全可靠，接线方便；
◆ 引入口螺纹型式常规为管螺纹，也可根据要求加工成公制螺纹或 NPT 螺纹；
◆ 钢管或电缆布线。

技术参数

执行标准 GB 3836.1、GB 3836.2、GB 3836.3、GB 12476.1、IEC60079
额定电压 AC 380V
额定电流 20A
防爆标志 Exd IIB T6 Gb/Exd IIC T6 Gb/ExtD A21 IP65 T80℃
防护等级 IP65
防护等级 WF2
