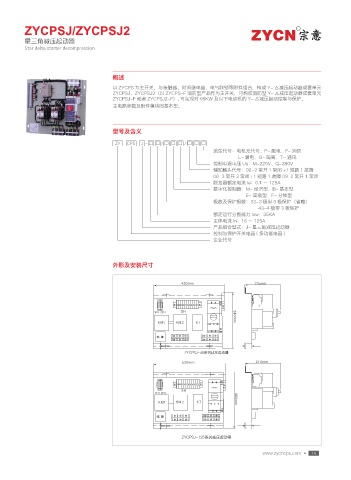

ZYCPSJ/ZYCPSJ2 R

星三角减压起动器
Star delta starter decompression

概述
以 ZYCPS 为主开关，与接触器、时间继电器、电气联锁等附件组合，构成 Y- △减压起动器成套单元
ZYCPSJ、ZYCPSJ2（以 ZYCPS-F 消防型产品作为主开关，可构成消防型 Y- △减压起动器成套单元
ZYCPSJ-F 或者 ZYCPSJ2-F）, 可实现对 95KW 及以下电动机的 Y- △减压起动控制与保护。
主电路参数及附件模块同基本型。

型号及含义
ZY CPS J - □ □ / □ □ □ / □ □ □
派生代号：电机无代号、P- 配电、F- 消防
L- 漏电、G- 隔离、T- 通讯
控制电源电压 Us：M-220V、Q-380V
辅助触头代号：02-2 常开 1 常闭 +1 短路 1 故障
06-3 常开 3 常闭 +1 短路 1 故障 09-2 常开 1 常闭
脱扣器额定电流 Ie：0.1 ～ 125A
数字化控制器：M- 经济型、B- 基本型
E- 高级型、F- 分体型
极数及保护极数：33-3 极带 3 极保护（省略）
43-4 极带 3 极保护
额定运行分断能力 Icw：35KA
主体电流 In：16 ～ 125A
产品组合型式：J- 星三角减压起动器
控制与保护开关电器 ( 多功能电器 )
企业代号

外形及安装尺寸

NN NN

3332 ;:98:6543
;:$14
'6 '6 4) NN
,. ,. ,5

NN NN

33 32 ;:98:654 3
;:$14
4)
'6 '6
,. ,. ,5 NN
