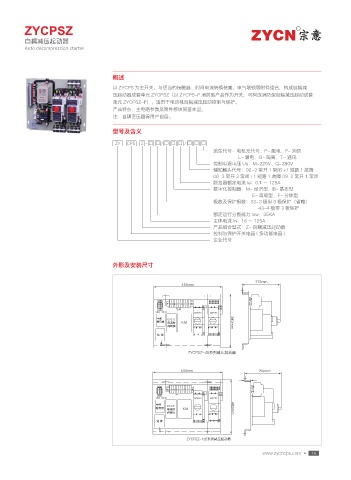

ZYCPSZ R

自耦减压起动器
Auto decompression starter

概述
以 ZYCPS 为主开关，与适当的接触器、时间电流转换装置、电气联锁等附件组合，构成自耦减
压起动器成套单元 ZYCPSZ（以 ZYCPS-F 消防型产品作为开关，可构成消防型自耦减压起动成套
单元 ZYCPSZ-F），适用于电动机自耦减压起动控制与保护。
产品特点、主电路参数及附件模块同基本型。
注：自耦变压器需用户自备。

型号及含义
ZY CPS Z - □ □ / □ □ □ / □ □ □
派生代号：电机无代号、P- 配电、F- 消防
L- 漏电、G- 隔离、T- 通讯
控制电源电压 Us：M-220V、Q-380V
辅助触头代号：02-2 常开 1 常闭 +1 短路 1 故障
06-3 常开 3 常闭 +1 短路 1 故障 09-2 常开 1 常闭
脱扣器额定电流 Ie：0.1 ～ 125A
数字化控制器：M- 经济型、B- 基本型
E- 高级型、F- 分体型
极数及保护极数：33-3 极带 3 极保护（省略）
43-4 极带 3 极保护
额定运行分断能力 Icw：35KA
主体电流 In：16 ～ 125A
产品组合型式：Z- 自耦减压起动器
控制与保护开关电器 ( 多功能电器 )
企业代号

外形及安装尺寸

NN
NN

34 33 32 ;:987654 3
4)
'6 '6 ;:$14 ;:$14
FL3G/
,. NN

NN NN

34 33 32 ;:987654 3
UJ
'6 '6 ;:$14 ;:$14
FL3G/
,. NN
