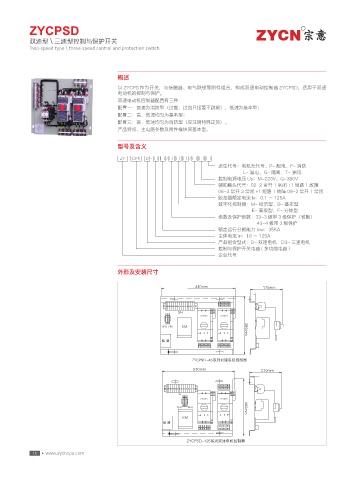

ZYCPSD R

双速型 \ 三速型控制与保护开关
Two-speed type \ three-speed control and protection switch

概述
以 ZYCPS 作为开关，与接触器、电气联锁等附件组合，构成双速电动控制器 ZYCPSD，适用于双速
电动机的控制与保护。
双速电动机控制器配置有三种：
配置一：高速为消防型（过载、过流只报警不跳闸），低速为基本型；
配置二：高、低速均匀为基本型；
配置三：高、低速均匀为消防型（应注明特殊定货）。
产品特点、主电路参数及附件模块同基本型。

型号及含义
ZY CPS D - □ □ / □ □ □ / □ □ □
派生代号：电机无代号、P- 配电、F- 消防
L- 漏电、G- 隔离、T- 通讯
控制电源电压 Us：M-220V、Q-380V
辅助触头代号：02-2 常开 1 常闭 +1 短路 1 故障
06-3 常开 3 常闭 +1 短路 1 故障 09-2 常开 1 常闭
脱扣器额定电流 Ie：0.1 ～ 125A
数字化控制器：M- 经济型、B- 基本型
E- 高级型、F- 分体型
极数及保护极数：33-3 极带 3 极保护（省略）
43-4 极带 3 极保护
额定运行分断能力 Icw：35KA
主体电流 In：16 ～ 125A
产品组合型式：D- 双速电机 D3- 三速电机
控制与保护开关电器 ( 多功能电器 )
企业代号

外形及安装尺寸

NN NN

4)
;:$14 ;:$14
'6 '6 ,. NN

;:$14%
NN NN

4)
;:$14 ;:$14
'6 '6 NN
,.
