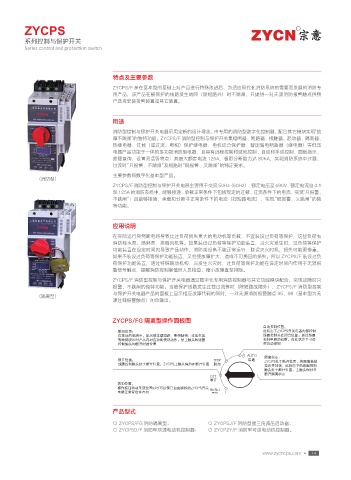

ZYCPS R

系列控制与保护开关
Series control and protection switch

特点及主要参数
ZYCPS/F 是在基本型的基础上对产品进行特殊改进后、为适应现代化消防系统的需要而发展的消防专
用产品，该产品在被保护的线路发生故障（除短路外）时不跳闸，只提供一对无源消防报警触点供用
户选择安装报警装置或其它装置。

用途

消防型控制与保护开关电器采用全新的设计理念，由专用的消防型数字化控制器，配合其它模块实现“故
障不跳闸”的独特功能。ZYCPS/F 消防型控制与保护开关集熔断器、断路器、接触器、起动器、隔离器、
热继电器、过载（或过流、断相）保护继电器、电机综合保护器、智能漏电断路器（继电器）等低压
电器产品功能于一体的多功能消防型电器，且具有远程控制和就地控制、自动和手动控制、面板指示、
故障查询、设置灵活等特点；其最大额定电流 125A，极限分断能力达 80KA，实现消防系统中过载、
过流时“只报警、不跳闸”及短路时“既报警、又跳闸”的特定要求。
主要参数同数字化基本型产品。
（消防型）
ZYCPS/F 消防型控制与保护开关电器主要用于交流 50Hz（60Hz）、额定电压至 690V、额定电流自 0.1
至 125A 的消防系统中，能够接通、承载正常条件下包括规定的过载、过流条件下的电流，实现“只报警、
不跳闸”；且能够接通、承载和分断非正常条件下的电流（如短路电流），实现“既报警、又跳闸”的独
特功能。

应用说明
在实际运行突然断电将导致比过负荷损失更大的电动机等负载，不宜装设过负荷等保护，这些负荷有
消防栓水泵、喷淋泵、排烟风机等。如果装设过负荷等保护功能装置，当火灾发生时，过负荷等保护
功能装置在设定时间内导致产品动作，消防类设备不能正常运行，耽误灭火时机，损失可能更惨重。
如果不装设过负荷等保护功能装置，又会使故障扩大，造成不可挽回的损失。所以 ZYCPS/F 装设过负
荷保护功能装置，通过特殊联动机构，当发生火灾时，过负荷等保护功能在设定时间内作用于无源报
警信号触点，提醒消防控制室值班人员检查、缩小故障直至排除。

ZYCPS/F 消防型控制与保护开关电器通过数字化专用消防控制器与其它功能模块配合，实现故障时只
报警、不跳闸的独特功能。当被保护线路发生过载过流等时（除短路故障外），ZYCPS/F 消防型控制
与保护开关电器产品的面板上显示相应故障代码的同时，一对无源消防报警触点 95、98（基本型为无
（隔离型）
源过载报警触点）闭合输出。

ZYCPS/FG 隔离型操作面板图
㜖ߔᣓݢѹ㒚喝
㙝តѹ㒚喝 ₐ⟢ᔭ̷;:$14ᐬڟ⩡ஔڱ䘔ᣓݢ
౔ᣑ䕆⮰⩡䌛͙喏ຮܦ⣜䓳䒩ⴙ䌛ȟ᫙Ⱔ㑦Ⱔȟ䓳ࢷ⁌ࢷ ㏫ఴᣓݢ๠౔䬙ऴѹ㒚喏䕆䓳㏫ఴ
ふᩱ䯈㙝តᬢϓ৭ڱᄥᏀߋ㘩Ὅಃߔ҈喏ҫͧ㼒๠স㏫ఴ ᣓݢ⩡䌛⮰䕆᫙喏౔ₐ⟢ᔭ̷छ䔈
ᣓݢ㼒๠౳᫙ᐬᬢ⮰ѹ㒚 ⼷㜖ߔᣓݢ
"650 䯀⻧⟢ᔭ喝
᫙ᐬѹ㒚喝 53*1 ᣑ䕆 ;:$14ะκ᫙ᐬѹ㒚喏ᄲ䯀⻧᣾䨬
㏫ఴᣓݢ㼒๠ะκ᫙ᐬѹ㒚喏;:$14ͧ㼒๠ԉᠭ౔᫙ᐬѹ㒚 㙝ត ៵ܦᎢߌ䨭喏ₐ⟢ᔭ̷⮰㏫ఴᣓݢ
㼒๠ะκ᫙ᐬѹ㒚喏ͧ㼒๠ԉᠭ౔
᫙ᐬ䯀⻧⟢ᔭ
0''
᫙ᐬ
ڹតѹ㒚喝
᧹҈᫷䧚䒘ߔ㜟䄑ѹ㒚ᬢ᝹छБҫጞ㜖⩝㙝ត⮰;:$14ᐬڟ 3&4&5
⩡ஔ₏፤ูѹᎢڹត ڹត

产品型式
○ ZYCPS/FG 消防隔离型； ○ ZYCPSJ/F 消防型星三角减压启动器；
○ ZYCPSD/F 消防型双速电动机控制器； ○ ZYCPZY/F 消防型可逆电动机控制器。

www.zycncps.com • 14
