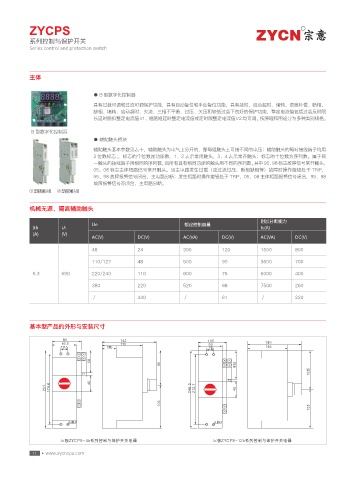

ZYCPS R

系列控制与保护开关
Series control and protection switch

主体

● B 型数字化控制器
具有过载可调和过流可调保护功能，具有自动复位和手动复位功能，具有延时、启动超时、堵转、温度补偿、断相、
缺相、堵转、启动超时、欠流、三相不平衡、过压、欠压和较低过载下良好的保护功能，整定电流值包括过载反时限
长延时脱扣整定电流值 Ir1、短路短延时整定电流值或定时限整定电流值 Ir2 均可调。按原理和用途分为多种类别规格。

B 型数字化控制器
● 辅助触头模块

辅助触头基本参数见表十，辅助触头为电气上分开的，即每组触头上可接不同的电压；辅助触头的每对接线端子均用
2 位数标志 ,，标志的个位数是功能数，1、2 表示常闭触头，3、4 表示常开触头；标志的十位数为序列数。属于同
一触头的接线端子用相同的序列数，且所有具有相同功能的触头用不同的序列数。其中95、98标志故障信号常开触头，
05、08 标志主体短路信号常开触头。当主电路发生过载（或过流过压、断相缺相等）故障时操作旋钮处于 TRIP，
95、98 故障报警信号闭合，主电路分断；发生短路时操作旋钮处于 TRIP，05、08 主体短路报警信号闭合，95、98
故障报警信号亦闭合，主电路分断。
02型辅助触头组 06型辅助触头组

机械无源、隔离辅助触头

附加分断能力
Ue 额定控制容量
Ith Ui Ic(A)
(A) (V)
AC(V) DC(V) AC(VA) DC(V) AC(VA) DC(V)
48 24 300 120 1500 800

110/127 48 500 90 3500 700
6.3 690 220/240 110 600 75 6000 400

380 220 520 68 7500 260
／ 440 ／ 61 ／ 220

基本型产品的外形与安装尺寸

´
´

;:$14 ;:$14
