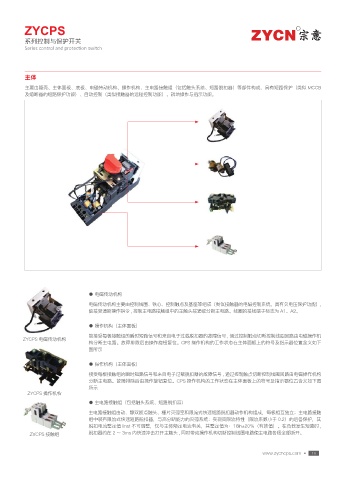

ZYCPS R
系列控制与保护开关
Series control and protection switch
主体
主要由躯壳、主体面板、底板、电磁传动机构、操作机构、主电路接触组（包括触头系统、短路脱扣器）等部件构成，具有短路保护（类似 MCCB
及熔断器的短路保护功能）、自动控制（类似接触器的远程控制功能）、就地操作与指示功能。
● 电磁传动机构
电磁传动机构主要由控制线圈、铁心、控制触点及基座等组成（类似接触器的电磁控制系统，具有欠电压保护功能）,
能接受通断操作指令 , 控制主电路接触组中的主触头接通或分断主电路。线圈的接线端子标志为 A1、A2。
● 操作机构（主体面板）
能接受每极接触组的瞬时短路信号和来自电子过载脱扣器的故障信号 , 通过控制触点切断控制线圈回路由电磁操作机
ZYCPS 电磁传动机构
构分断主电路。故障排除后由操作旋钮复位。CPS 操作机构的工作状态在主体面板上的符号及指示器位置含义如下
图所示
● 操作机构（主体面板）
接受每极接触组的瞬时短路信号和来自电子过载脱扣器的故障信号 , 通过控制触点切断控制线圈回路由电磁操作机构
分断主电路。故障排除后由操作旋钮复位。CPS 操作机构的工作状态在主体面板上的符号及指示器位置含义如下图
所示
ZYCPS 操作机构
● 主电路接触组（包括触头系统、短路脱扣器）
主电路接触组由动、静双断点触头、栅片灭弧室和限流式快速短路脱扣器动作机构组成，每极相互独立；主电路接触
组中装有限流式快速短路脱扣器，与高分断能力的灭弧系统；实现高限流特性（限流系数小于 0.2）的后备保护，其
脱扣电流整定值 Iinst 不可调整，仅与主体额定电流有关，其整定值为：16In±20%（有效值）。在负载发生短路时 ,
ZYCPS 接触组 脱扣器约在 2 ～ 3ms 内快速冲击打开主触头 , 同时带动操作机构切断控制线圈电路使主电路各极全部断开。
