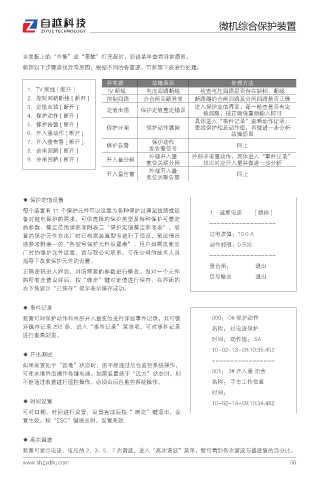

微机综合保护装置

当面板上的“告警”或“事故”灯亮起时，到该菜单查看异常原因。
依照以下步骤查找异常原因：根据不同的告警源，可参照下表进行处理：
异常源 故障原因 处理方法
1．TV 断线 [ 断开 ] TV 断线 电压回路断线 检查电压回路是否存在缺相、断线
2．控制回路断线 [ 断开 ] 控制回路 分合闸回路异常 断路器的合闸回路及分闸回路是否正确
3．定值出错 [ 断开 ] 进入保护定值界面，逐一检查是否有定
定值出错 保护定值整定错误
4．保护动作 [ 断开 ] 值越限，按正确值重新输入即可
具体进入“事件记录”查看动作记录，
5．保护告警 [ 断开 ] 保护分闸 保护动作跳闸 查找保护相及动作值，再做进一步分析
6．开入量动作 [ 断开 ] 故障原因
7．开入量告警 [ 断开 ]. 保护动作
保护告警 同上
8．合闸回路 [ 断开 ] 发告警信号
外部开入量 外部非电量动作，具体进入“事件记录”
9．分闸回路 [ 断开 ] 开入量分闸
变位关联分闸 找出对应开入量并做进一步分析
外部开入量
开入量告警 同上
变位关联告警
◆ 保护定值设置
每个装置有 11 个保护元件可以设置为各种保护以满足线路或设 1． 速断电流 [ 跳闸 ]
备对继电保护的需求，可供选择的保护类型及每种保护可整定 ------------------
的参数、整定范围请参考附表二“保护定值整定参考表”。装
置的保护元件在出厂时已根据装置型号进行了预设，预设情况 过电流值：10.0 A
请参考附表一的“各型号保护元件设置表”，用户如需改变出 动作时限：0.50S
厂时的保护元件设置，请与我公司联系，可在公司的技术人员 ------------------
指导下改变保护元件的设置。
重合闸： 退出
正确密码进入界面，对所需要的参数进行修改。当对一个元件
信号输出 退出
的所有定值设好后，按“确定”键对定值进行保存，在界面的
右下角显示“已保存”提示表示保存成功。
◆ 事件记录
装置可对保护动作和外部开入量变位进行详细事件记录，共可循 000： 0# 保护动作
环保存记录 255 条，进入“事件记录”菜单项，可对事件记录 名称： 过电流保护
进行查看浏览。
时间： 动作值： 5A
10-02-13-09:10:35.452
◆ 开出测试
-----------------
如果装置处于“就地”状态时，则不能通过后台监控系统操作，
可在本地界面操作各继电器。如果装置处于“远方”状态时，则 001： 3# 开入量 闭合
不能通过装置进行遥控操作，必须由后台监控系统操作。 名称： 手车工作位置
时间：
◆ 时间设置 10-02-14-09:10:34.482
可对日期、时间进行设置，设置完成后按“ 确定”键退出，设
置生效。按“ESC”键退出时，设置无效

◆ 高次谐波
装置可显示电流、电压的 2、3、5、7 次谐波，进入“高次谐波”菜单，就可看到各次谐波与基波值的百分比。
