微机综合保护装置

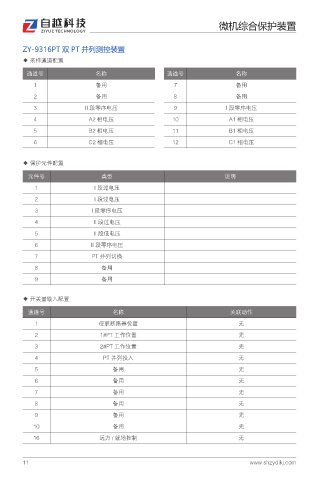

ZY-9316PT 双 PT 并列测控装置
◆ 采样通道配置
通道号 名称 通道号 名称
1 备用 7 备用
2 备用 8 备用
3 II 段零序电压 9 I 段零序电压
4 A2 相电压 10 A1 相电压
5 B2 相电压 11 B1 相电压
6 C2 相电压 12 C1 相电压

◆ 保护元件配置
元件号 类型 说明
1 I 段过电压
2 I 段过电压
3 I 段零序电压
4 II 段过电压
5 II 段低电压
6 II 段零序电压
7 PT 并列切换
8 备用
9 备用

◆ 开关量输入配置
通道号 名称 关联动作
1 母联断路器位置 无
2 1#PT 工作位置 无
3 2#PT 工作位置 无
4 PT 并列投入 无
5 备用 无
6 备用 无
7 备用 无
8 备用 无
9 备用 无
10 备用 无
16 远方 / 就地控制 无
