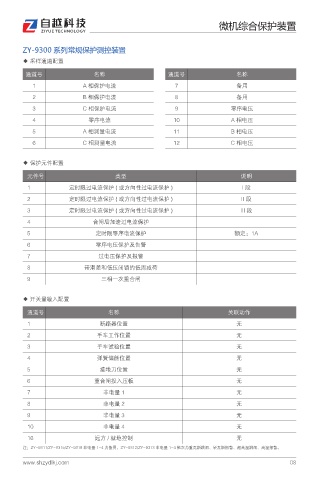

Page 9 - 上海自越电力科技有限公司(ZY-9300说明书)

微机综合保护装置

ZY-9300 系列常规保护测控装置
◆ 采样通道配置
通道号 名称 通道号 名称
1 A 相保护电流 7 备用
2 B 相保护电流 8 备用
3 C 相保护电流 9 零序电压
4 零序电流 10 A 相电压
5 A 相测量电流 11 B 相电压
6 C 相测量电流 12 C 相电压

◆ 保护元件配置
元件号 类型 说明
1 定时限过电流保护 ( 或方向性过电流保护 ) I 段
2 定时限过电流保护 ( 或方向性过电流保护 ) II 段
3 定时限过电流保护 ( 或方向性过电流保护 ) III 段
4 合闸后加速过电流保护
5 定时限零序电流保护 额定：1A
6 零序电压保护及告警
7 过电压保护及报警
8 带滑差和低压闭锁的低周减荷
9 三相一次重合闸

◆ 开关量输入配置
通道号 名称 关联动作
1 断路器位置 无
2 手车工作位置 无
3 手车试验位置 无
4 弹簧储能位置 无
5 接地刀位置 无
6 重合闸投入压板 无
7 非电量 1 无
8 非电量 2 无
9 非电量 3 无
10 非电量 4 无
16 远方 / 就地控制 无
注：ZY-9311/ZY-9315/ZY-9318 非电量 1-4 为备用，ZY-9312/ZY-9313 非电量 1-4 依次为重瓦斯跳闸、轻瓦斯报警、超高温跳闸、高温报警。
