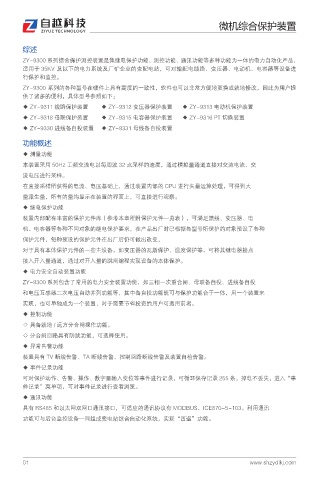

微机综合保护装置

综述
ZY-9300 系列综合保护测控装置是集继电保护功能、测控功能、通讯功能等多种功能为一体的电力自动化产品，
适用于 35KV 及以下的电力系统及厂矿企业的变配电站，可对输配电线路、变压器、电动机、电容器等设备进
行保护和监控。
ZY-9300 系列的各种型号在硬件上具有高度的一致性，软件也可以非常方便地更换或就地修改，因此为用户提
供了诸多的便利，具体型号参照如下：
◆ ZY-9311 线路保护装置 ◆ ZY-9312 变压器保护装置 ◆ ZY-9313 电动机保护装置
◆ ZY-9318 母联保护装置 ◆ ZY-9315 电容器保护装置 ◆ ZY-9316 PT 切换装置
◆ ZY-9330 进线备自投装置 ◆ ZY-9331 母线备自投装置
功能概述
◆ 测量功能
本装置采用 50Hz 工频交流电以每周波 32 点采样的速度，通过模拟量通道直接对交流电流、交
流电压进行采样。
在直接采样所获得的电流、电压基础上，通过装置内部的 CPU 进行矢量运算处理，可得到大
量派生量，所有的量均显示在装置的界面上，可直接进行观察。
◆ 继电保护功能
装置内部配有丰富的保护元件库（参考本章所附保护元件一览表），可满足馈线、变压器、电
机、电容器等各种不同对象的继电保护要求，在产品出厂时已根据各型号所保护的对象预设了各种
保护元件，每种预设的保护元件在出厂后仍可做出改变，
对于具有本体保护元件的一些主设备，如变压器的瓦斯保护、温度保护等，可将其继电器接点
接入开入量通道，通过对开入量的跳闸编程实现设备的本体保护。
◆ 电力安全自动装置功能
ZY-9300 系列包含了常用的电力安全装置功能，如三相一次重合闸、母联备自投、进线备自投
和电压互感器二次电压自动并列功能等，其中备自投功能既可与保护功能合于一体，用一个装置来
实现，也可单独成为一个装置，对于需要节省投资的用户可选用前者。
◆ 控制功能
◇ 具备就地 / 远方分合闸操作功能。
◇ 分合闸回路具有防跳功能，可选择使用。
◆ 异常告警功能
装置具有 TV 断线告警、TA 断线告警、控制回路断线告警及装置自检告警。
◆ 事件记录功能
可对保护动作、告警、操作、数字量输入变位等事件进行记录，可循环保存记录 255 条，掉电不丢失，进入“事
件记录”菜单项，可对事件记录进行查看浏览。
◆ 通讯功能
具有 RS485 和以太网双网口通讯接口，可适应的通讯协议有 MODBUS、ICE870-5-103。利用通讯
功能可与后台监控设备一同组成变电站综合自动化系统，实现“四遥”功能。
